Станки для лазерной резки металла AMN/30120 со сменным столом серии S — Это современное оборудование, идеально подходящее для серийного производства. Оно отличается доступной ценой и высоким качеством.
Обрудование Серии S является самой экономичной серией в широкой линейке станков AMN Engineering.
Оборудование лазерной резки металла AMN/1530 серии S обладает рядом преимуществ.
1. Высокопрочная станина
Стол изготовлен методом сварки, подвергшейся высокотемпературному отжигу. Конечный продукт обладает высокой механической прочностью и жесткостью, что позволяет резать детали с высокой точностью и скоростью. Станина обеспечивает высокую грузоподъемность и защиту от вибраций.
2. Сменный стол
Наличие сменных столов позволяет значительно сократить время простоя оборудования, обеспечивая быструю
загрузку и разгрузку материалов.
3. Защитная кабина со встренной камерой
Система, обеспечивающая безопасность работы оператора.
4. Портал станка выполнен из авиационного аллюминия
Для достижения максимальной прочности весь портал подвергается термической обработке по технологии T6. Обработка не только повышает прочность портала, но и оптимизирует её вес, что также способствует ускорению перемещения.
5. Стойка с числовым программным управлением (ЧПУ) интегрирована в рабочий стол, что значительно экономит место.
6. В станках применяются высококачественные лазерные излучатели от производителей с мировым именем: IPG (Россия/Германия) и Raycus (Китай).
7. Режущие головы высочайшего качества от самых известных мировых производителей: RAYTOOLS (RAYTOOLS AG/Швейцария), Precitec (Precitec GmbH & Co. KG/ Германия), BOCI/BLT (Shanghai Friendess Electronics Technology Co., Ltd., Китай).
8. Контроллер лазерной резки FSCUT2000. Программное обеспечение CypCut.
9. В этом станке используются серводвигатели Inovance, которые хорошо зарекомендовали себя в производстве лазерных станков благодаря высокой производительности и небольшим размерам. Наша компания нашла решение, которое позволяет существенно снизить инерцию и обеспечить значительное ускорение в процессе работы станка.
10. Станок оснащен высококачественными электронными компонентами от французской компании Schneider Electric.
11. Чиллер S&A . Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности. Используется безопасный для окружающей среды хладагент. Точность регулировки температуры: ±1°С. Устройство оснащено рядом защит: от неисправности компрессора, от протечки хладагента, от чрезмерного повышения/понижения температуры, защиты от перелива, чрезмерного давления, неверного подключения электропитания, низкого напряжения, перегрузки и прочих неисправностей. Чиллер гарантирует высокий уровень безопасности работ.
12. Передача шестерня-рейка, произведенная тайваньской компанией YYC, представляет собой инновационное решение, способствующее значительному увеличению скорости обработки. При этом качество выпускаемой продукции остается на неизменно высоком уровне.
13. Автоматическая система смазки, управляемая с ЧПУ.
14. Система защиты от столкновения.
15. Редуктор французской марки Motoreducer. Срок службы которого составляет 100000 часов
16. Комфортное и безопасное рабочее место оператора.
17. Гарантия на оборудование 2 года
18. Сервисное обслуживание 24/7

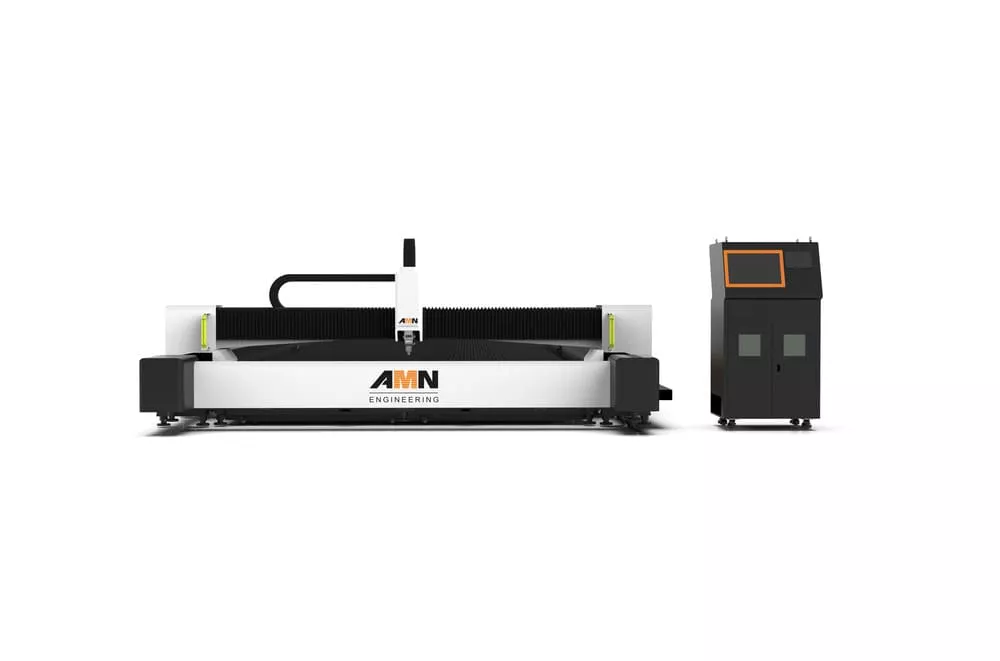

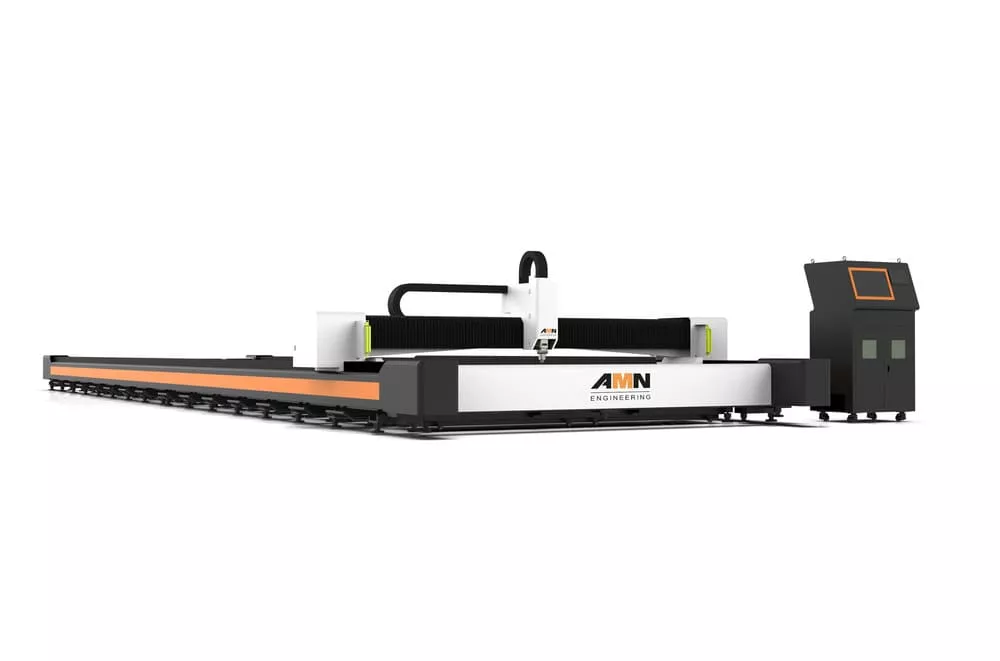

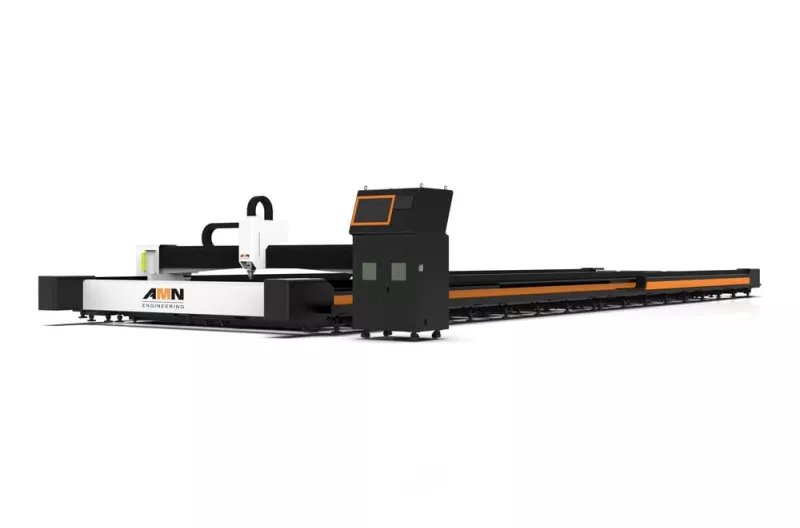

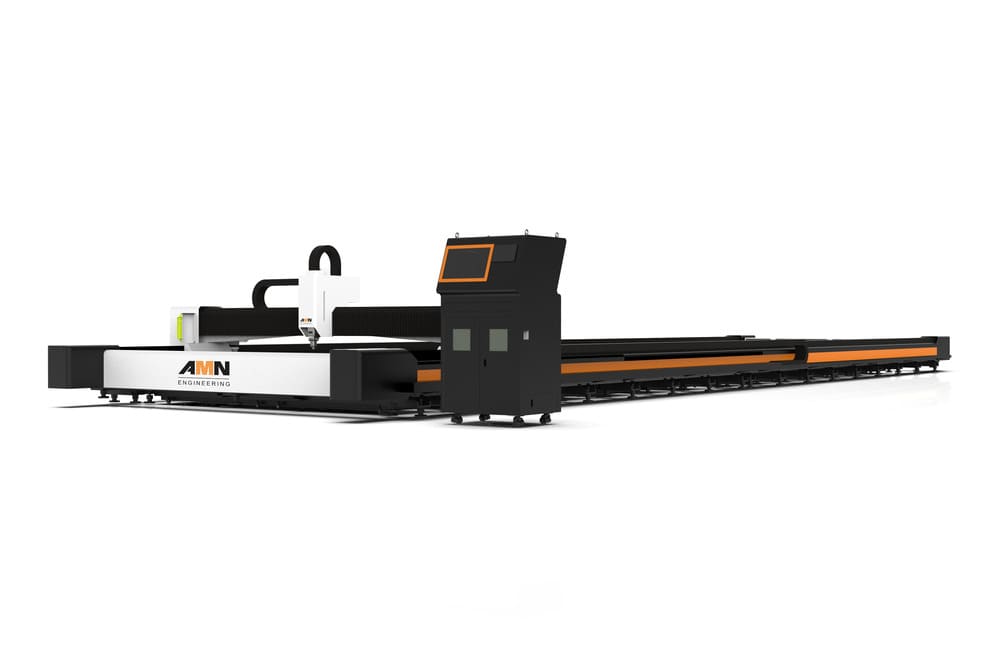

Станок лазерной резки с ЧПУ AMN 30120 со сменным столом Cерии S
- Размер листа (ДхШ): 12000х3000 мм
- Мощность лазерного источника: 3-20 кВт
- Скорость реза: ≤ 90 м/мин
- Тип лазера: оптоволоконный
- Лазерный источник: Raycus
Станок лазерной резки серии S — это широкоформатный, производительный и экономичный станок с открытым полем для резки и сменными столоми. Он предназначен для раскроя листового металла размером до 1500х3000 мм. В зависимости от используемого лазерного источника, толщина резки углеродистой стали может достигать 25 мм, а нержавеющей стали — 20 мм.
По запросу
Заказать товар
Задать вопрос
Работа без простоев
Контролируем качество производства. Все расходники на складе.
Понятная техника
Обучим работе на станках AMN Engineering и выдадим сертификат. Справится даже новичок.
Поддержка 24/7
Берем на себя обязательства по гарантийному и постгарантийному обслуживанию.
Сделано в России
Более 25 лет сами производим качественные станки, базируемся в Чувашии, поселок Кугеси.
Описание
Характеристики
Технические характеристики оборудования лазерной резки AMN/30120 со сменным столом Cерии S:
Информация для подбора необходимого источника представлена в таблице* ниже:
|
Лазерный источник 12000 Вт |
|||||
|
Вид металла |
Углеродистая сталь |
Нержавеющая сталь |
Алюминий |
Медь |
Латунь |
|
Максимальная толщина металла**, мм |
40 |
40 |
30 |
10 |
12 |
|
Вспомогательный газ*** |
О2 / Подготовленный воздух |
N2/ Подготовленный воздух |
N2/ Подготовленный воздух |
О2 |
N2/ Подготовленный воздух |
|
Лазерный источник 15000 Вт |
|||||
|
Вид металла |
Углеродистая сталь |
Нержавеющая сталь |
Алюминий |
Медь |
Латунь |
|
Максимальная толщина металла**, мм |
50 |
50 |
50 |
10 |
20 |
|
Вспомогательный газ*** |
О2 / Подготовленный воздух |
N2/ Подготовленный воздух |
N2/ Подготовленный воздух |
О2 |
N2/ Подготовленный воздух |
|
Лазерный источник 20000 Вт |
|||||
|
Вид металла |
Углеродистая сталь |
Нержавеющая сталь |
Алюминий |
Медь |
Латунь |
|
Максимальная толщина металла**, мм |
70 |
100 |
80 |
12 |
20 |
|
Вспомогательный газ*** |
О2 / Подготовленный воздух |
N2/ Подготовленный воздух |
N2/ Подготовленный воздух |
О2 |
N2/ Подготовленный воздух |
* Приведенные в таблице значения максимальной толщины металла и максимальной скорости реза для указанной толщины металла указаны в справочных целях. Указанные данные компания «AMN Engineering» собирала в условиях лабораторных испытаний и с использованием новых расходных материалов.
** Указанные параметры являются предельными параметрами резки, на которые в значительной степени влияют различные факторы при фактической обработке. Они подходят только для мелкосерийного производства. Массовое производство не рекомендуется. При необходимости массового производства рекомендуется использовать лазерные источники более высокой мощности.
*** От выбора вспомогательного газа будет зависеть скорость резки металла, качество резки металла и максимальная толщина для резки металла.
Основные технические характеристики:
|
1 |
Длина волны лазера |
1070 нм |
|
2 |
Мощность лазерного источника |
от 12000 Вт до 20000 Вт |
|
3 |
Потребляемая мощность |
В зависимости от выбранной мощности источника и комплектации |
|
4 |
Ресурс работы оборудования |
до 100 000 часов |
|
5 |
Частота повторения импульсов |
Непрерывно/ импульсный |
|
6 |
Максимальное ускорение |
1,0 g |
|
7 |
Сервопривод оси Х |
850 Вт |
|
8 |
Сервопривод оси Y |
2*1800 Вт |
|
9 |
Сервопривод оси Z |
400 Вт |
|
10 |
Перемещение по оси X |
2530 мм |
|
11 |
Перемещение по оси Y |
13030 мм |
|
12 |
Перемещение по оси Z |
120 мм |
|
13 |
Точность позиционирования |
±0,05 мм |
|
14 |
Средняя скорость работы |
≤ 100 м/мин |
|
15 |
Система смазки |
Автоматическая на осях X, Y, ручная на оси Z |
|
16 |
Система вентиляции |
Централизованная вытяжка с выходным отверстием d200 |
|
17 |
Габаритные размеры станка |
16200х3350х2300 мм |
|
18 |
Габаритные размеры блока управления |
2522х1943х2040 мм |
|
19 |
Вес станка |
от 25000 кг |
|
20 |
Время непрерывной работы |
24 часа |
|
21 |
Максимальный размеры заготовок |
2500х13000 мм |
|
22 |
Основные форматы файлов |
DFX, PLT, AI и G-code, LXD |
|
23 |
Параметры электропитания |
От сети 3-фазного переменного тока 380 В (±5Вт) |
|
24 |
Программное обеспечение |
ПО с возможностью автораскладки деталей |
Комплектация
Комплектация оборудования лазерной резки AMN/30120 со сменным столом Cерии S :
|
Рабочий стол |
Координатный стол открытого типа, цельносварная фрезерованная станина |
|
Защитная кабина |
|
|
Сменный стол |
|
|
Источник |
Raycus (Китай) |
|
Лазерная режущая головка с автофокусом и системой охлаждения |
RAYTOOLS ВМ110, ВМ111, ВМ114, ВМ115, ВМ116 (Швейцария)/BOCI BLT 420, BLT 641 (Китай)/Precitec ProCutter, Precitec LightCutter (Германия) |
|
Редуктор |
Motovario (Франция) |
|
Линейные направляющие |
Hiwin (Тайвань) |
|
Механический привод |
косозубая рейка YYC (Тайвань) |
|
Охладитель воды (Чиллер) |
S&A (Китай) Интеллектуальный контроллер температуры, точность регулировки до ±1°С |
|
Электроника |
Schneider Electric (Франция) |
|
Контактор переменного тока |
Schneider Electric (Франция) |
|
Соленоидный клапан |
AirTAC (Тайвань) |
|
Автоматическая система смазки |
Damaitian (Китай) |
|
Сервопривод по оси X |
Inovance |
|
Сервопривод по оси Y |
Inovance |
|
Сервопривод по оси Z |
Inovance |
|
Пропорциональный клапан |
SMC (Япония) |
|
Контроллер |
FScut2000 (с поддержкой русского языка, английского языка, форматы .dxf, .PLT, Gerber, AI и т.д.) |
|
Программное обеспечение |
CypCut с функцией автоматической раскладки деталей |
Область использования
Основные области применения оборудования лазерной резки AMN/30120 :
- Производство металлоконтрукций и металлоизделий
- Производство оборудования для пищевой промышленности, линий разлива, пивоварен
- Производство оборудования для элеваторов, токов
- Производство электротехнической продукции
- Производство весоизмерительной техники
- Производство оружия и боеприпасов
- Производство и модернизация военной техники
- Производство торгового оборудования, тележек, стеллажей
- Производство отопительного и котельного оборудования
- Производство и ремонт сельскохозяйственной техники
- Изготовление автомобилей, комплектующих
- Аэрокосмическая отрасль
- Нефтеобрабатывающая отрасль
- Изготовление цистерн, автофургонов, прицепов
- Самолетостроение, ракетостроение
- Машиностроение, станкостроение
- Лифтосроение
- Судостроение и судоремонт
- Производство металлических дверей, окон, противопожарных дверей
- Горнодобывающая промышленность
- Производство мебели
- Рекламный бизнес
- Производство холодильных установок и систем
- Производство вентиляционного оборудования
- Изготовление предметов интерьера, декора, светотехники
- Производство электрошкафов, щитов, металлической мебели
- Произвосдство спортивного оборудования
- Производство теплиц
- Сроительство прочих инженерных сооружений
