Комплекс порошковой окраски. г. Челябинск

Задача клиента:

Создать замкнутый цикл порошковой окраски для крупногабаритных изделий с высокой пропускной способностью, минимальными потерями порошка и готовностью к промышленной эксплуатации.

Что решено:

Повышена эффективность и равномерность нагрева в камере полимеризации

Реализована двухпостовая система напыления с рекуперацией

Установлена надёжная кольцевая транспортная система на 7 ручьев

Подключены 2 установки напыления с высокоточной подачей порошка

Обеспечен быстрый запуск комплекса и обучение персонала

Состав оборудования и его характеристики:

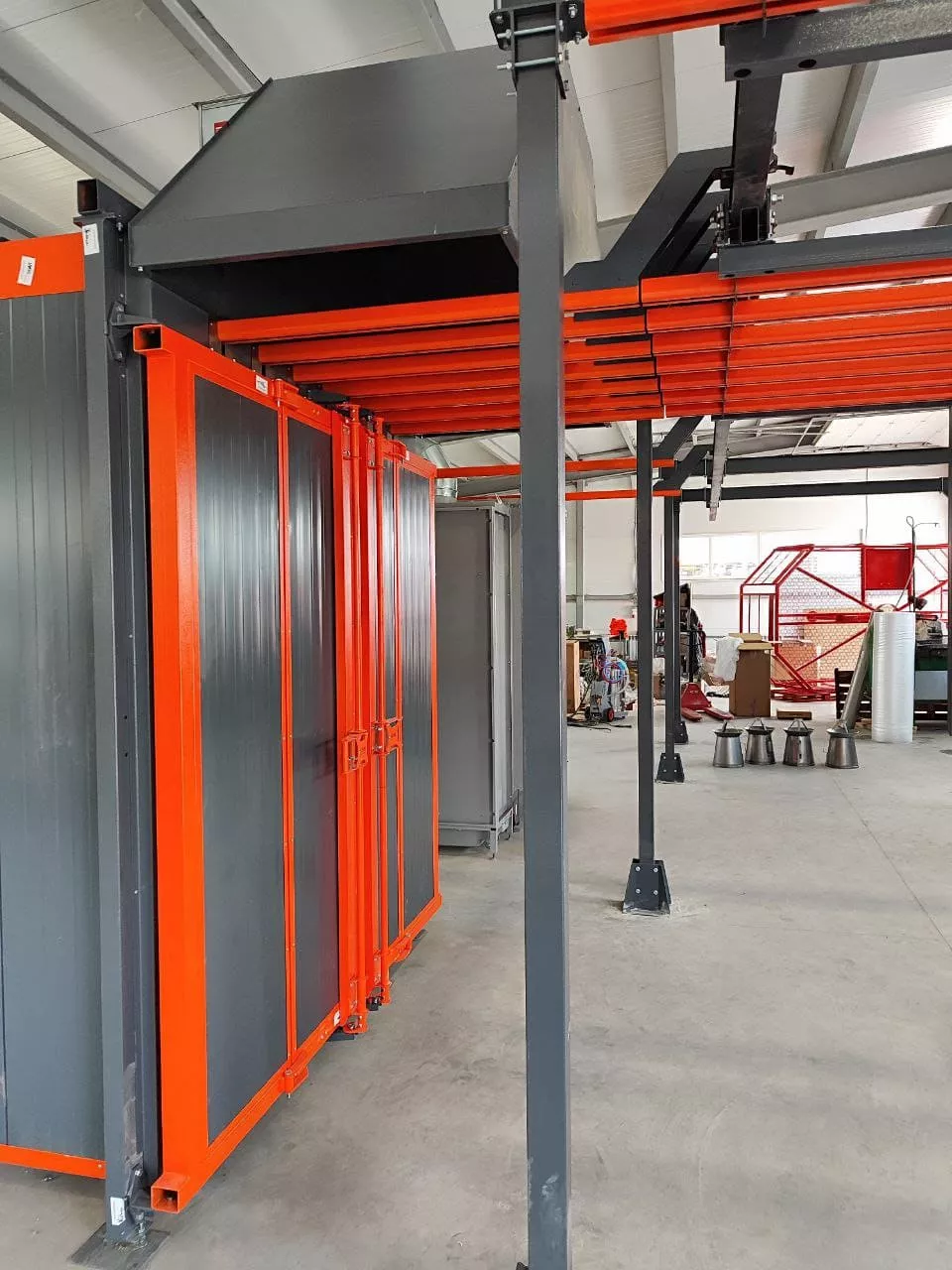

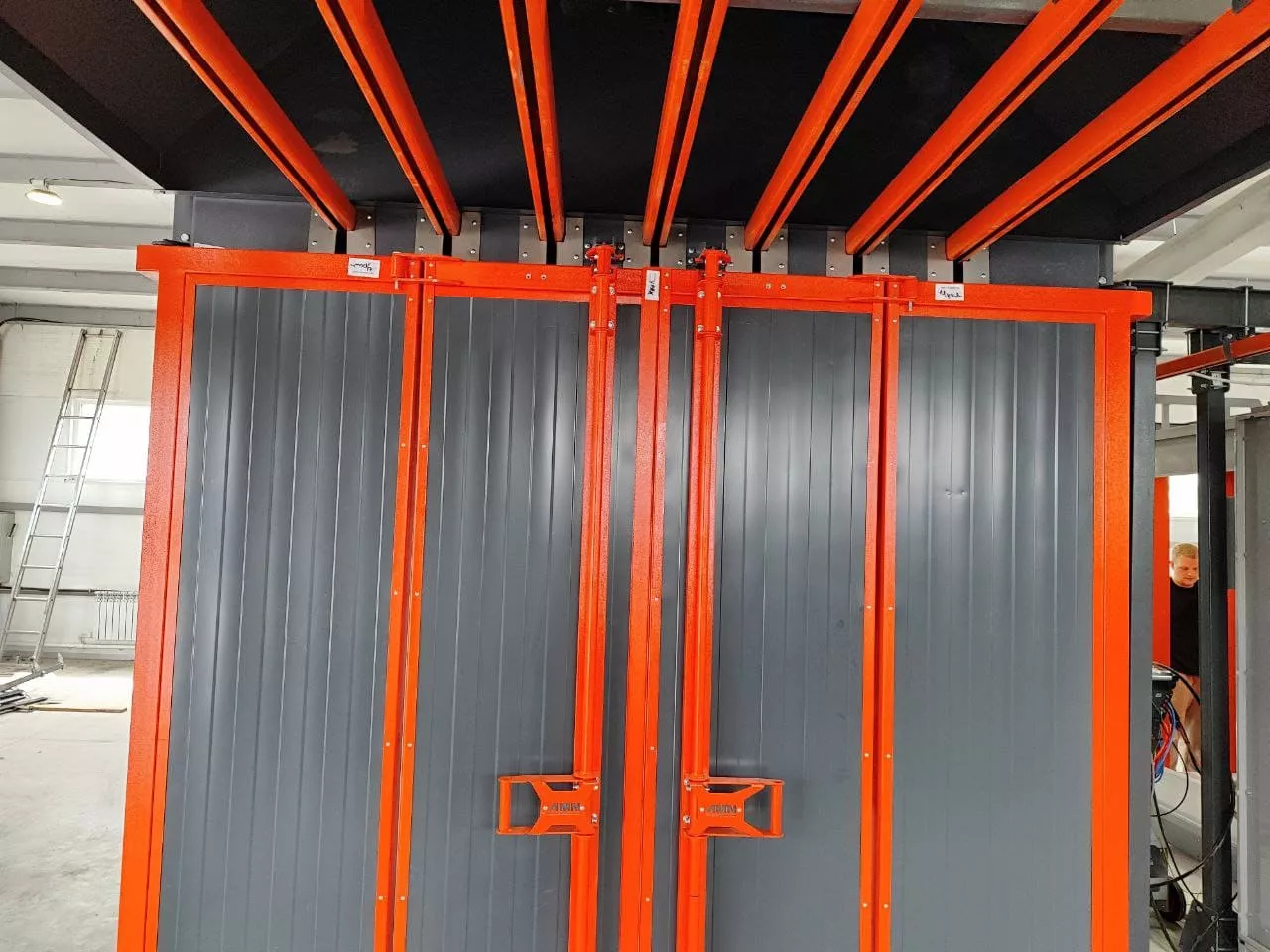

1. Камера полимеризации (проходного типа)
Внутренние размеры: 3500 × 2000 × 2000 мм
Мощность: 49,15 кВт

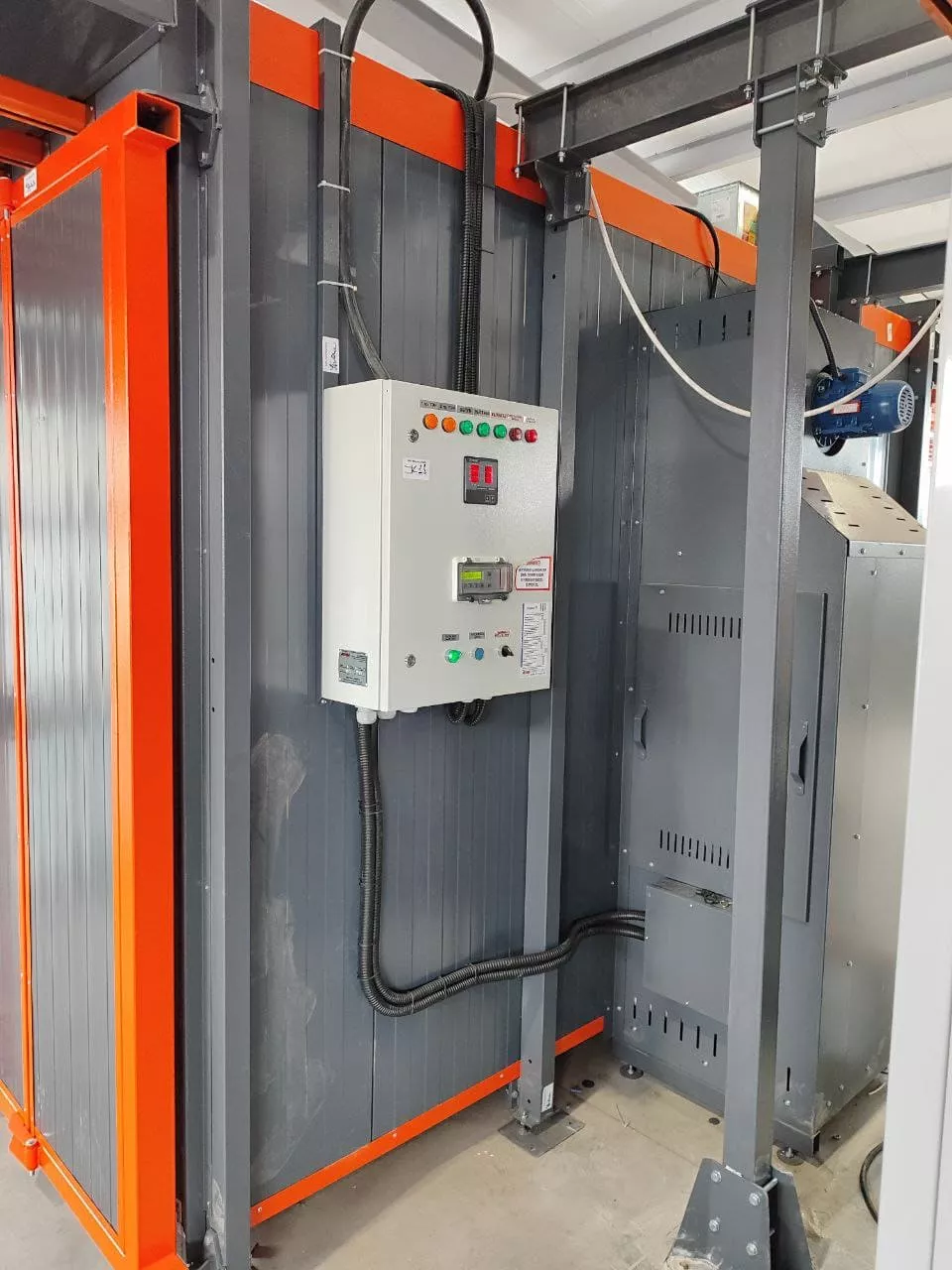

Термоблок – 44 кВт

Вытяжка: 2 × 2,2 кВт

7 направляющих ручьев

Панели с утеплителем 100 мм

Регулируемые опоры, каркасная конструкция
Кол-во: 1 шт.

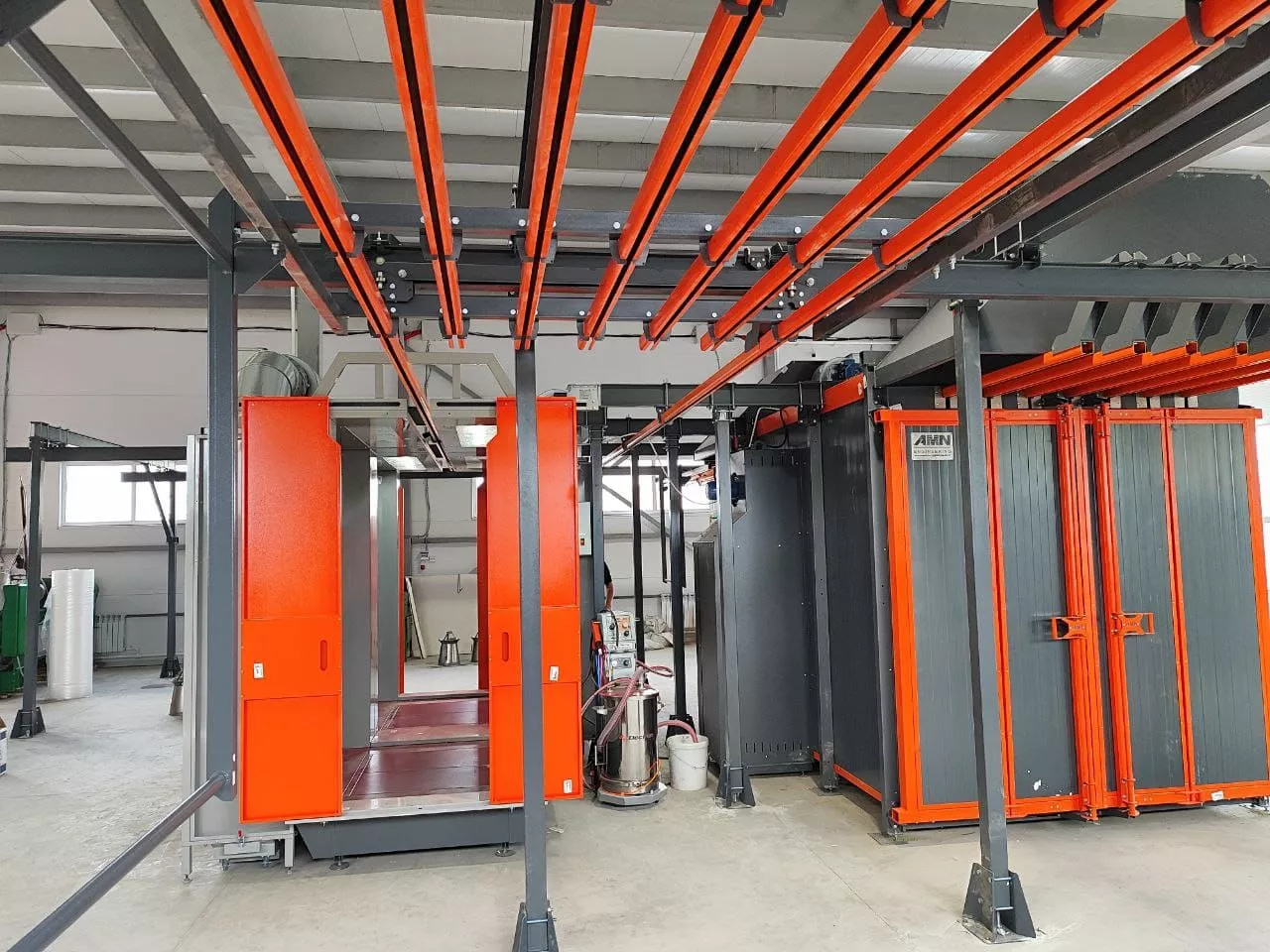

2. Камера напыления (двухпостовая)
Размеры: 3000 × 900 × 2000 мм

2 фильтрационных блока (по 3 фильтра)

Система продувки фильтров с пневмоклапаном

2 вентилятора по 2,2 кВт

2 выкатных бункера

Пульт с управлением пневмоударом
Кол-во: 1 шт.

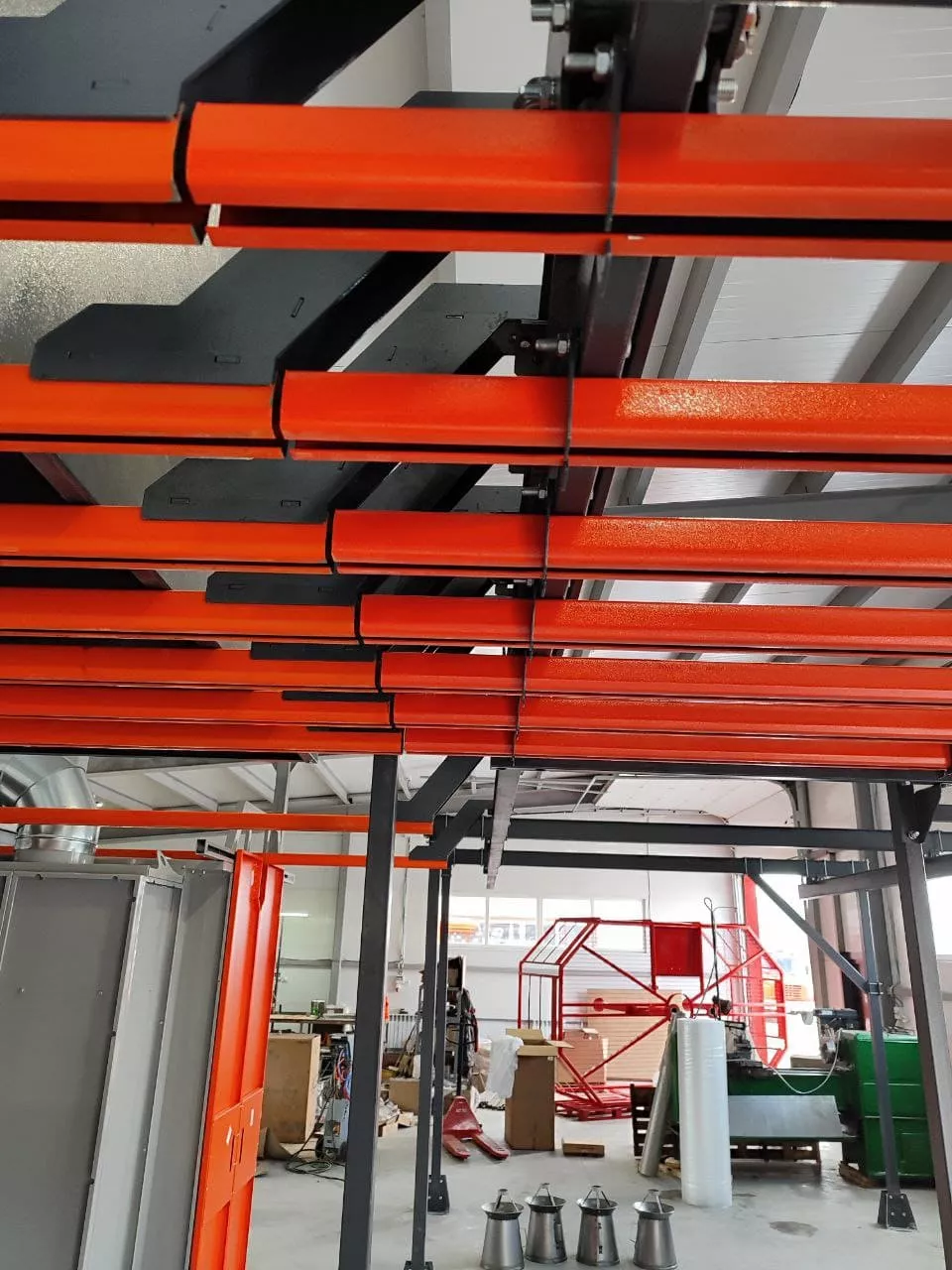

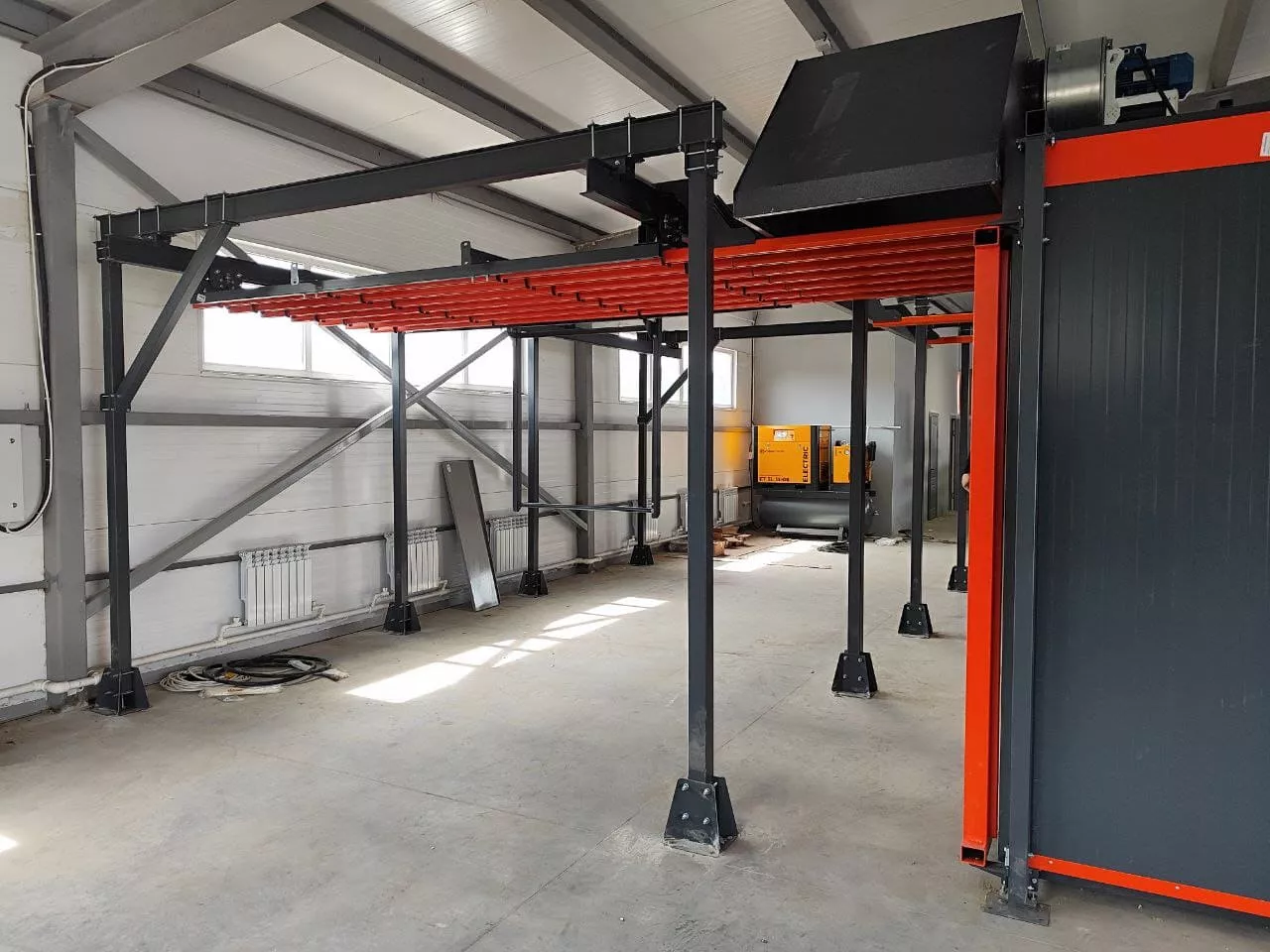

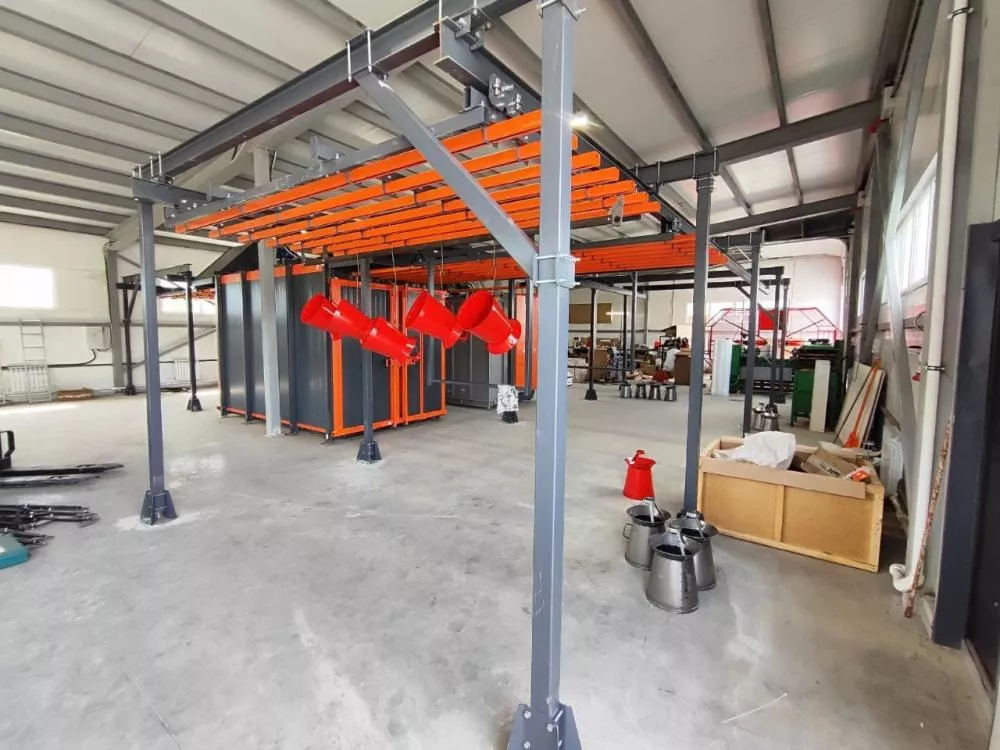

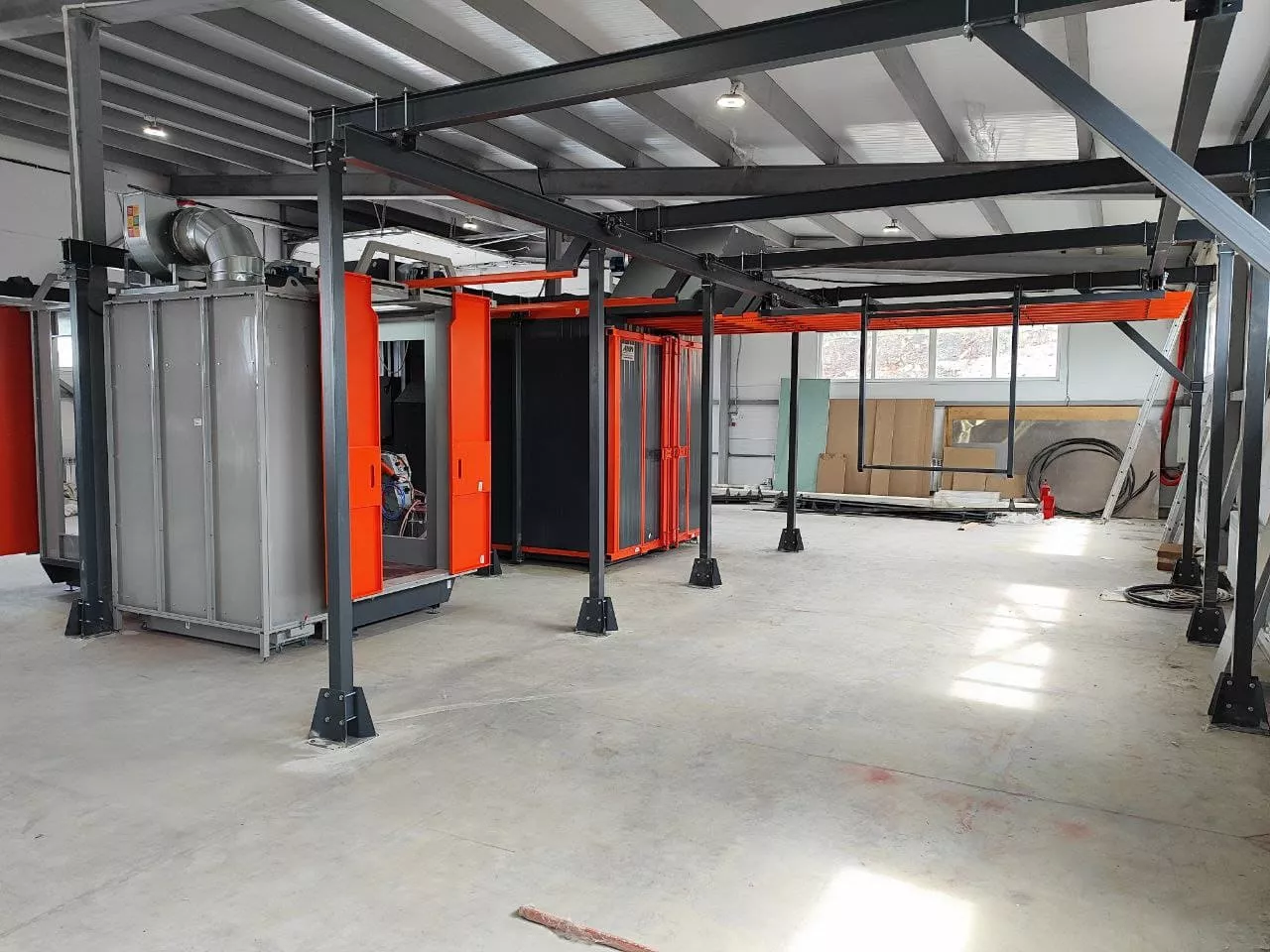

3. Верхняя транспортная система (кольцевого типа)
2 эстакады

3 загрузочные телеги с фиксацией (до 200 кг на ручей)

21 траверса

7 ручьев + перегонный ручей
Кол-во: 1 комплект

4. Установки напыления
Модель: Electron E-COAT Pro V2 H (Турция)
Комплектация: бак 50 л (металл)
Кол-во: 2 шт.

5. Пусконаладка и обучение
Полный запуск системы под ключ и инструктаж сотрудников на месте
Кол-во: 1 услуга

Технические параметры:

Камера полимеризации:

Объём: 14 м³

Температура: до 240 °C

Время выхода в режим: 20–40 мин

Напряжение: 380 В

Камера напыления:

Фильтры: 6 шт.

Очистка воздуха: 99,8%

Расход порошка: 150 г/м²

Время нанесения: 0,8–1,2 мин/м²

Давление воздуха: 6–8 атм

Транспортная система:

Загрузочные телеги: 3 шт.

Ручьев: 7 шт.

Траверсы: 21 шт.
