Цель проекта:
Организовать производительный цикл окраски для крупногабаритных изделий, с высокой теплоемкостью и надёжной системой рекуперации порошка.
Задачи, решённые в проекте:
Повышена пропускная способность за счёт камеры 5 м
Установлена универсальная проходная камера напыления с мощным циклонным модулем
Обеспечена очистка воздуха до 99,8% и возврат порошка
Реализована кольцевая транспортная система на 6 ручьев с высокой нагрузочной способностью
Выполнен монтаж и обучение персонала под ключ
Состав оборудования и его характеристики:

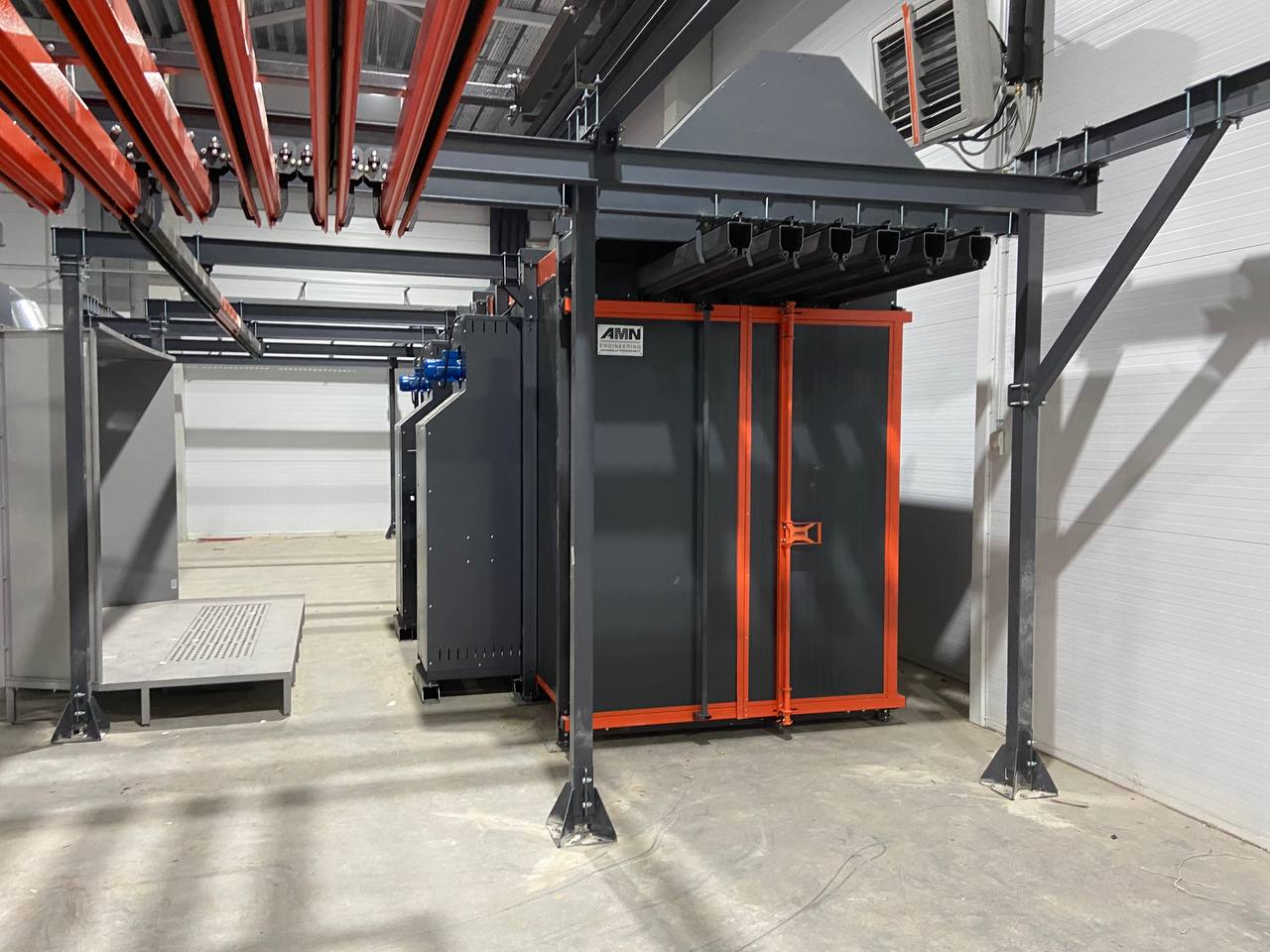

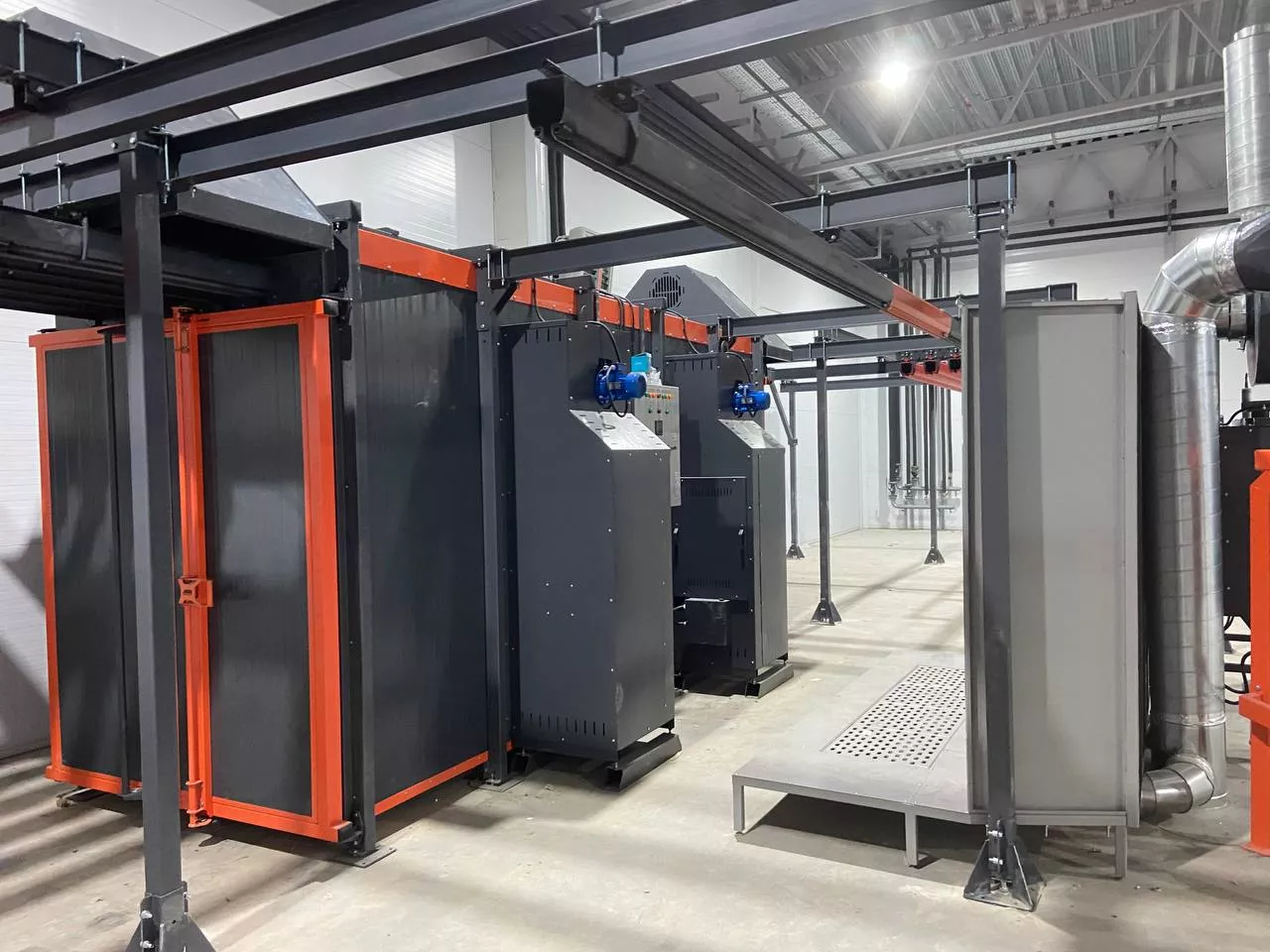

1. Камера полимеризации (проходного типа)
Размеры внутренние: 5000 × 1600 × 2000 мм
Мощность: 71,9 кВт

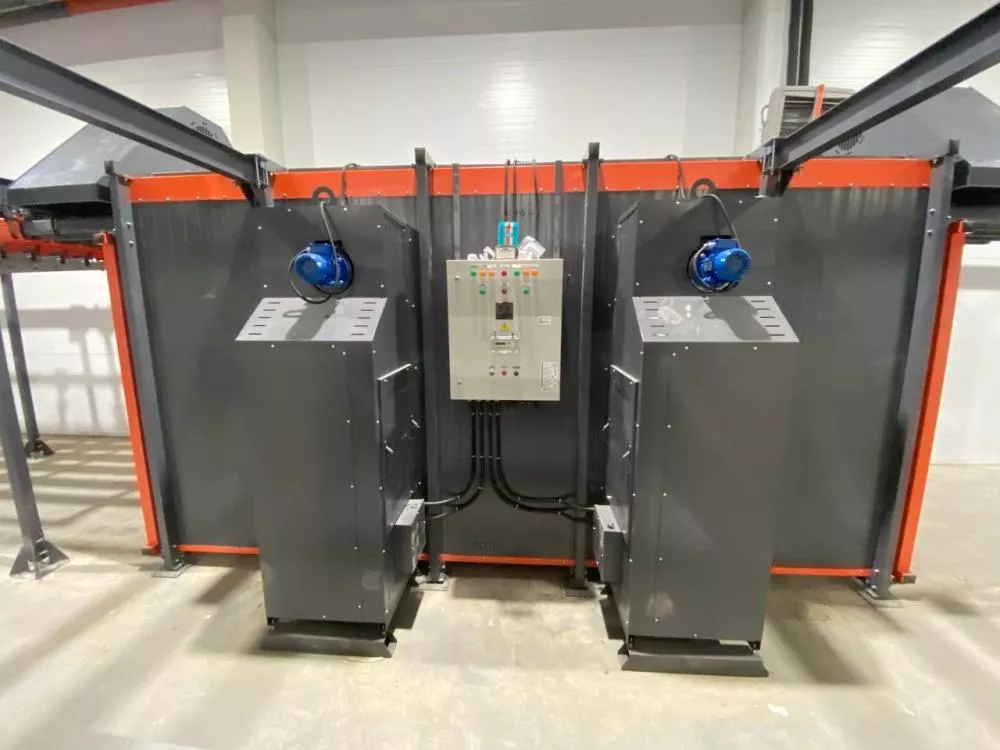

2 термоблока по 33 кВт
2 вытяжных зонта по 2,2 кВт
6 ручьев внутри камеры
Пульт управления с мультиметром
Вентилятор термоблока 0,75 кВт
Количество: 1 шт.

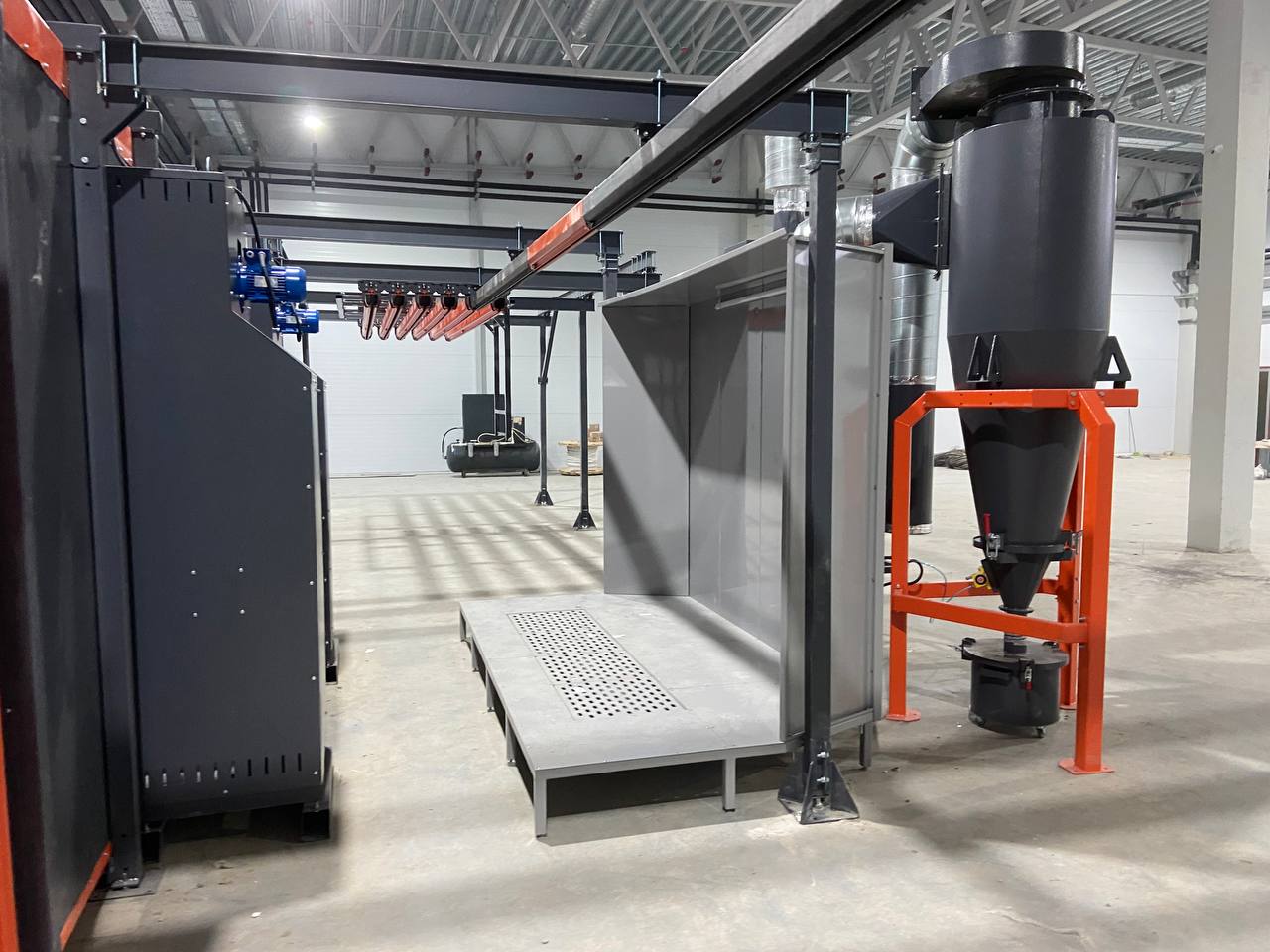

2. Камера напыления универсальная (проходного типа)
Размеры: 3000 × 1000 × 2000 мм
Циклон PRO – 1 шт.
1 ручей внутри камеры
Светильники, пульт управления
Система рекуперации с 4 фильтрами
Выносной вентилятор – 7,5 кВт
Бункер сбора краски
Количество: 1 шт.

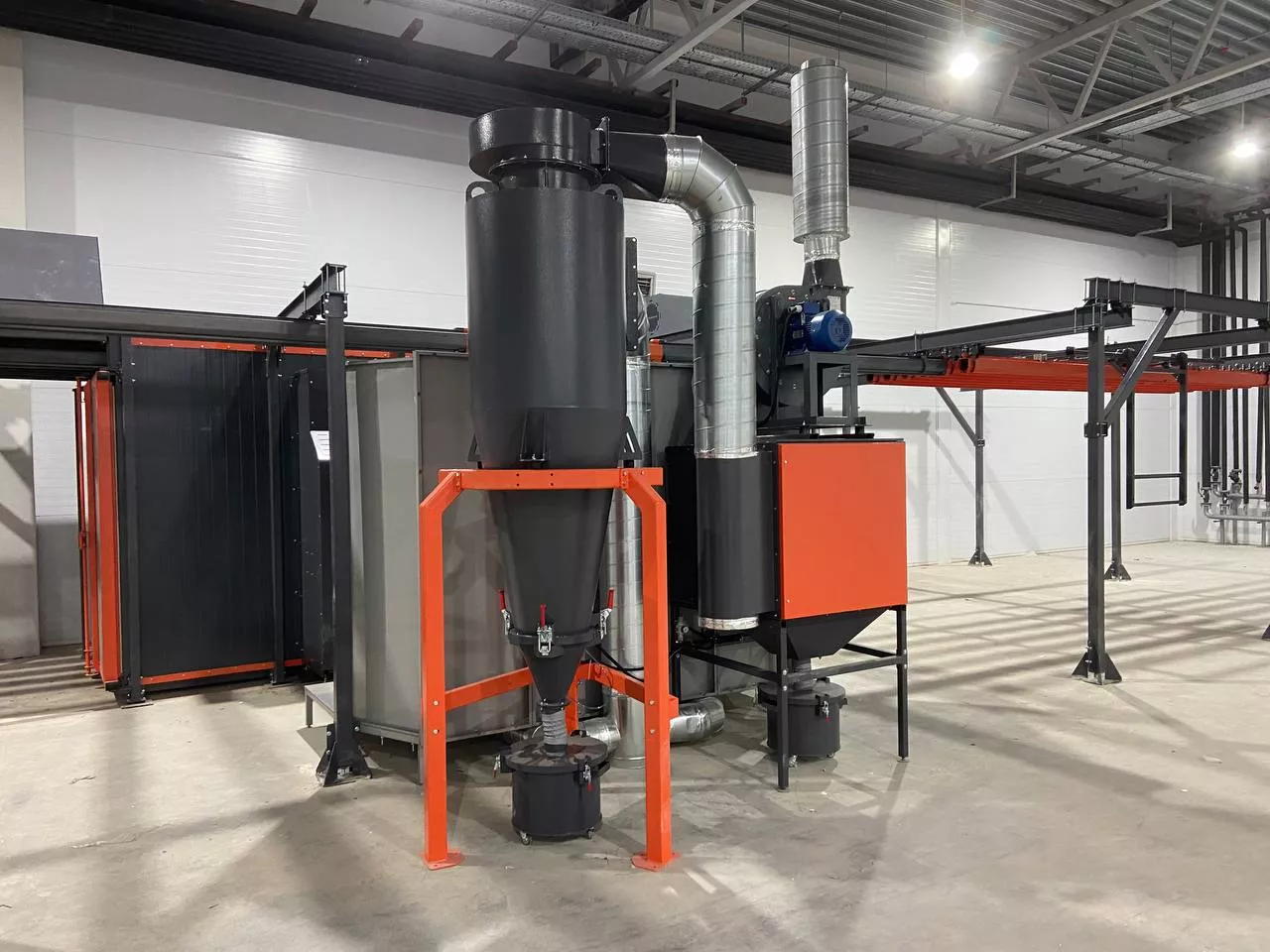

3. Циклон PRO (дополнительный)
Блок тонкой очистки (4 фильтра, импульсная очистка, ресивер)
Бункер сбора краски
Выносной вентилятор – 7,5 кВт
Количество: 1 шт.

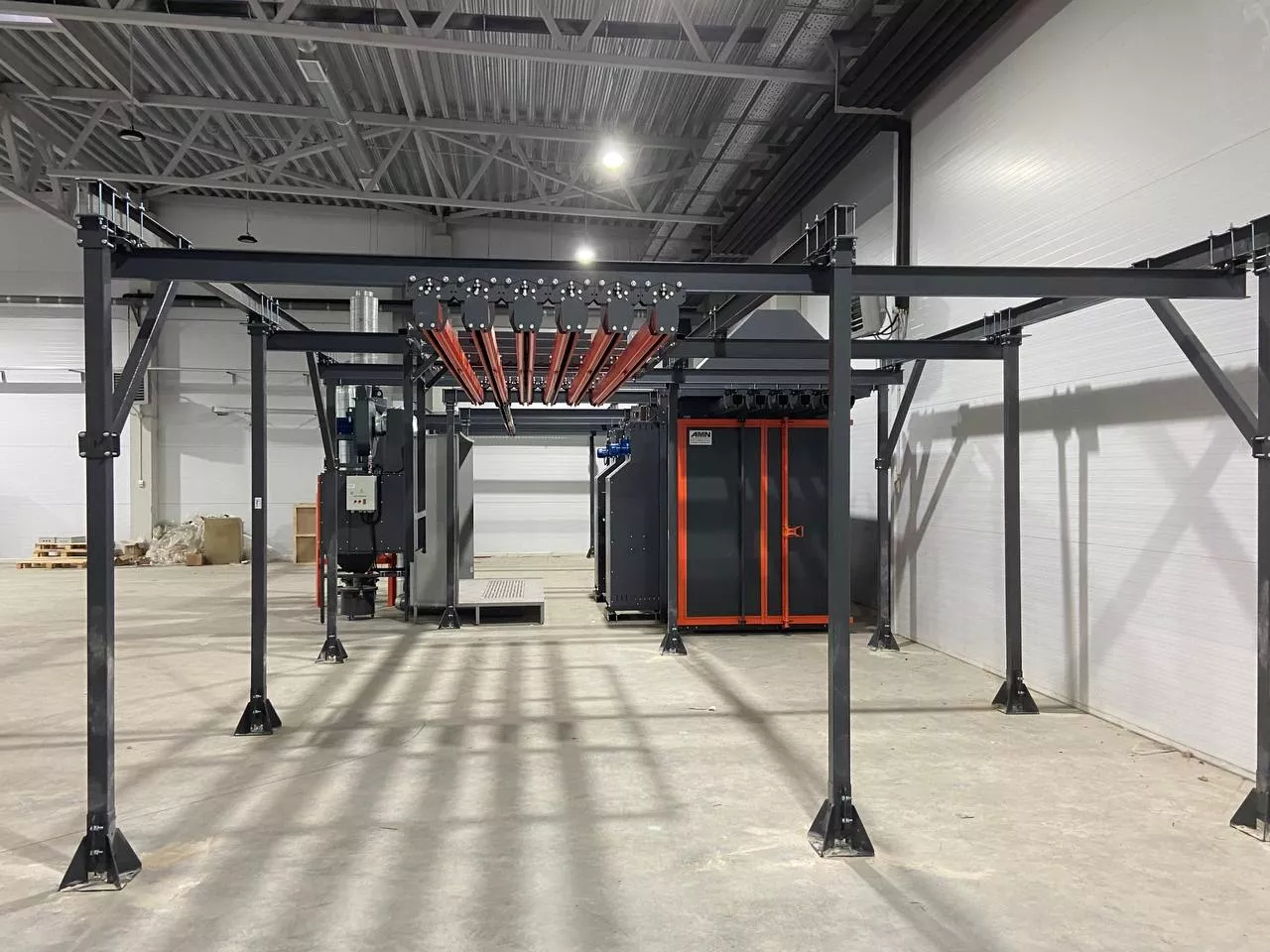

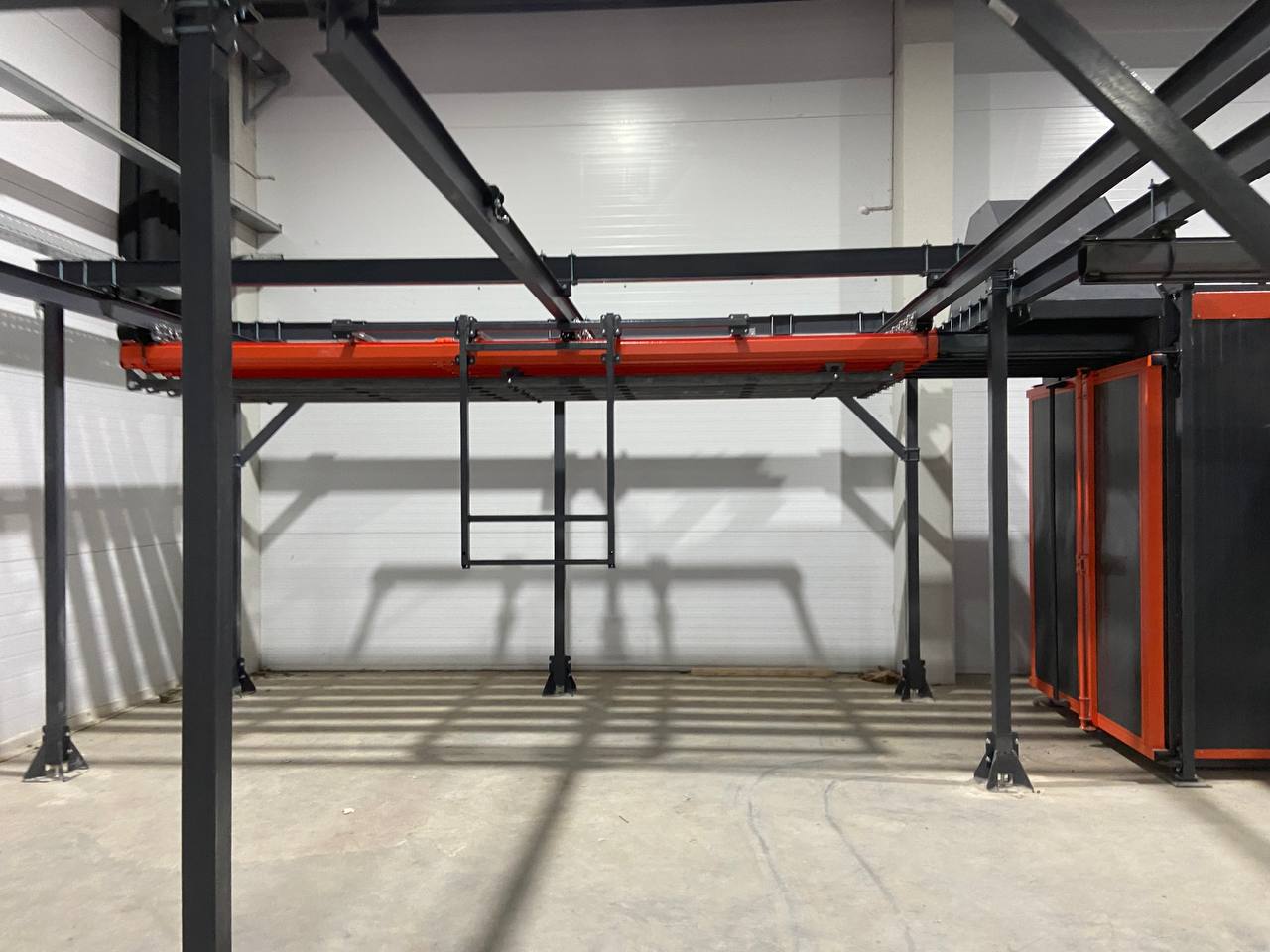

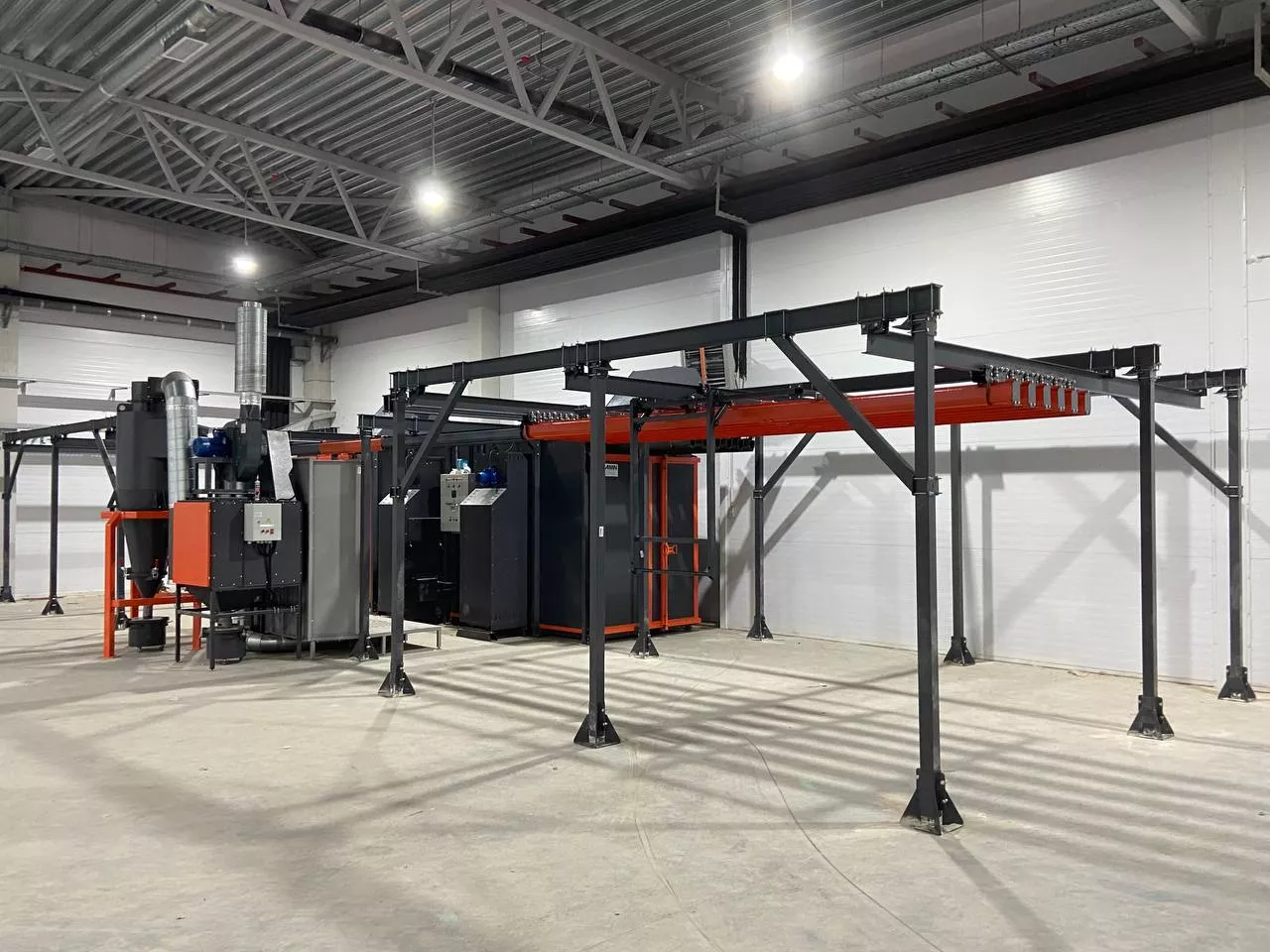

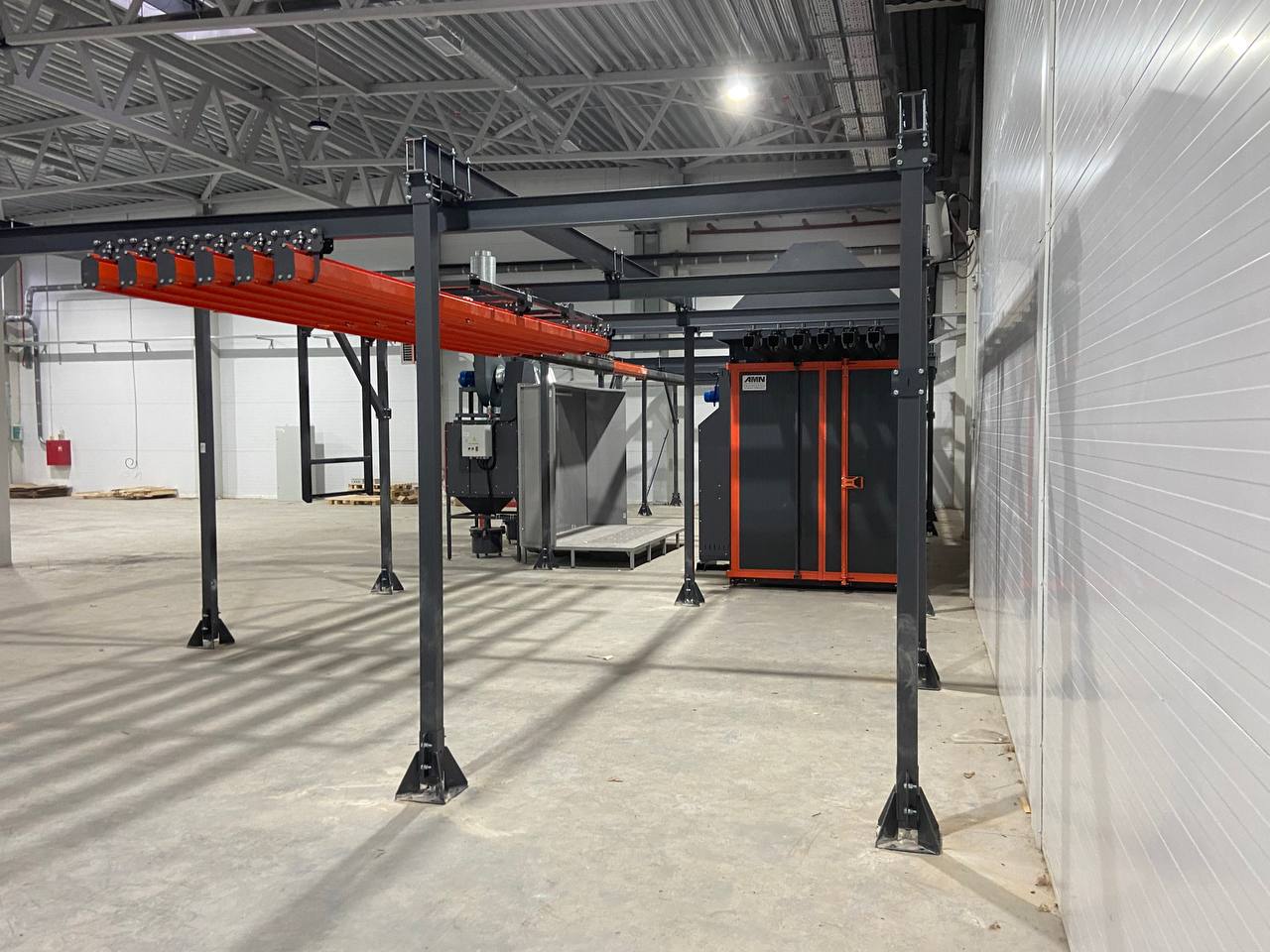

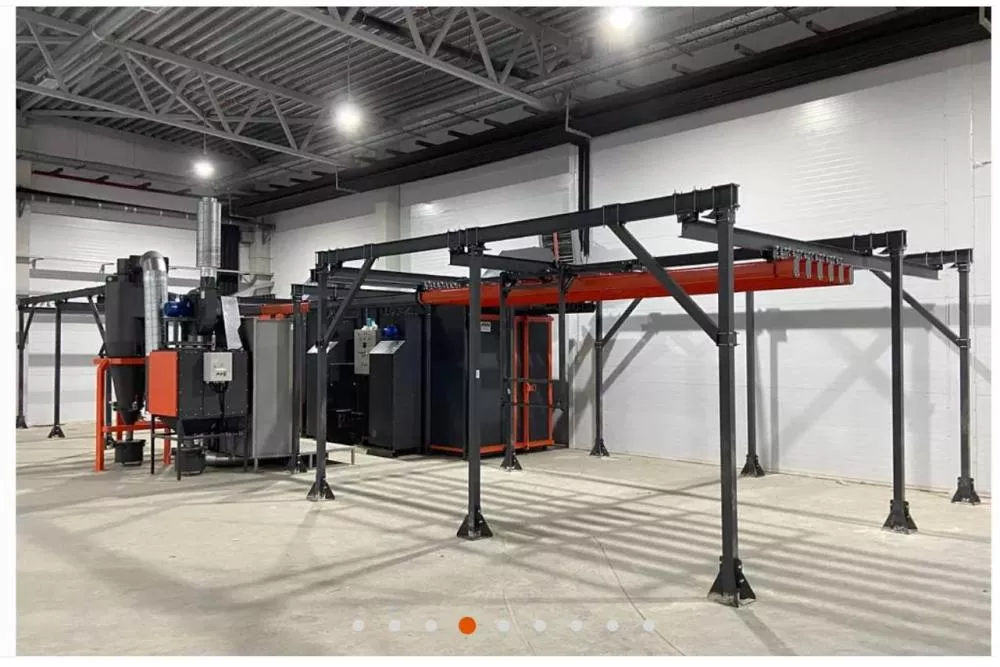

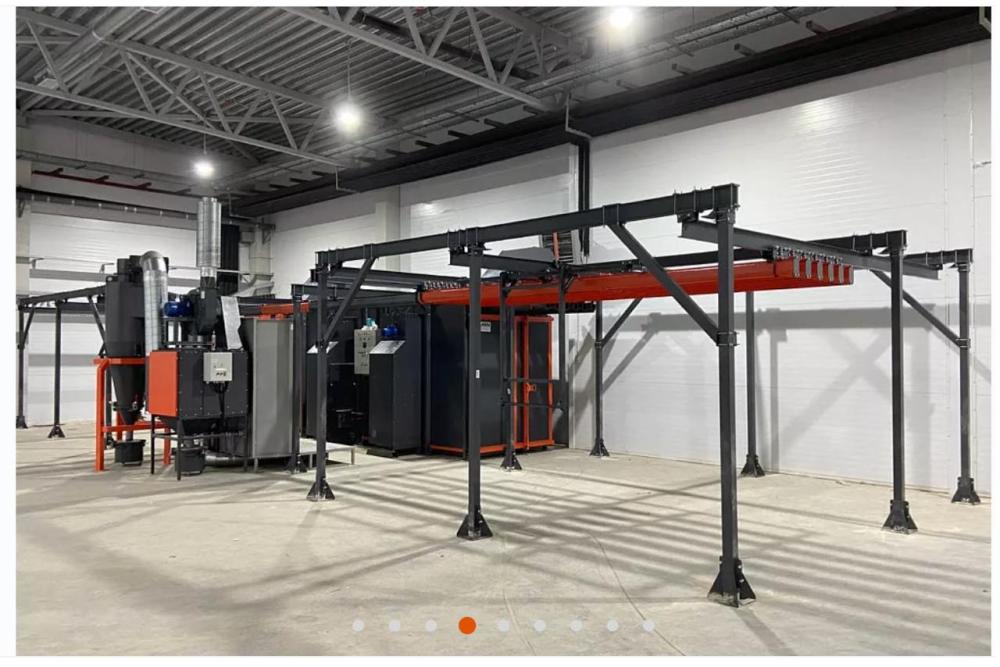

4. Верхняя транспортная система (кольцевая)
Эстакады – 2 шт.
Загрузочные телеги (6 ручьев, до 400 кг на ручей) – 2 шт.
Каретки с закрытыми подшипниками – 12 шт.
Количество: 1 комплект
5. Пусконаладка и обучение
Полный монтаж оборудования, ввод в эксплуатацию и инструктаж сотрудников
Количество: 1 услуга
Технические параметры:
Камера полимеризации:
Объём: 16 м³
Температура: до 230 °C
Время выхода на режим: 20–40 мин
Напряжение: 380 В
Габариты: 5440 × 2000 × 3450 мм
Камера напыления:
Очистка воздуха: 99,8%
4 сменных фильтра
Давление: 0,5–0,6 МПа
Мощность: 7,5 кВт
Транспортная система:
Телеги: 2 шт.
Эстакады: 2 шт.
Ручьи: 6
Каретки: 12
