Задача клиента:
Организовать замкнутый высокопроизводительный цикл порошковой окраски для крупногабаритных и тяжёлых металлических конструкций, с максимальной эффективностью использования порошка, устойчивой работой в режиме интенсивной эксплуатации и возможностью многократной смены цветов.
Что решено:
Смонтирована проходная камера полимеризации с двойным термоблоком и системой контроля параметров через мультиметр
Установлена камера напыления с циклоном и блоком тонкой очистки для минимизации потерь порошка
Реализована кольцевая транспортная система с тремя транспортными эстакадами и механической фиксацией изделий
Организованы буферные зоны и усиленные конструкции для работы с тяжёлым оборудованием и заготовками
Обеспечена готовность комплекса к смене цветов и работе с разными типами порошковых материалов
Выполнена пусконаладка и обучение персонала
Состав оборудования и его характеристики:

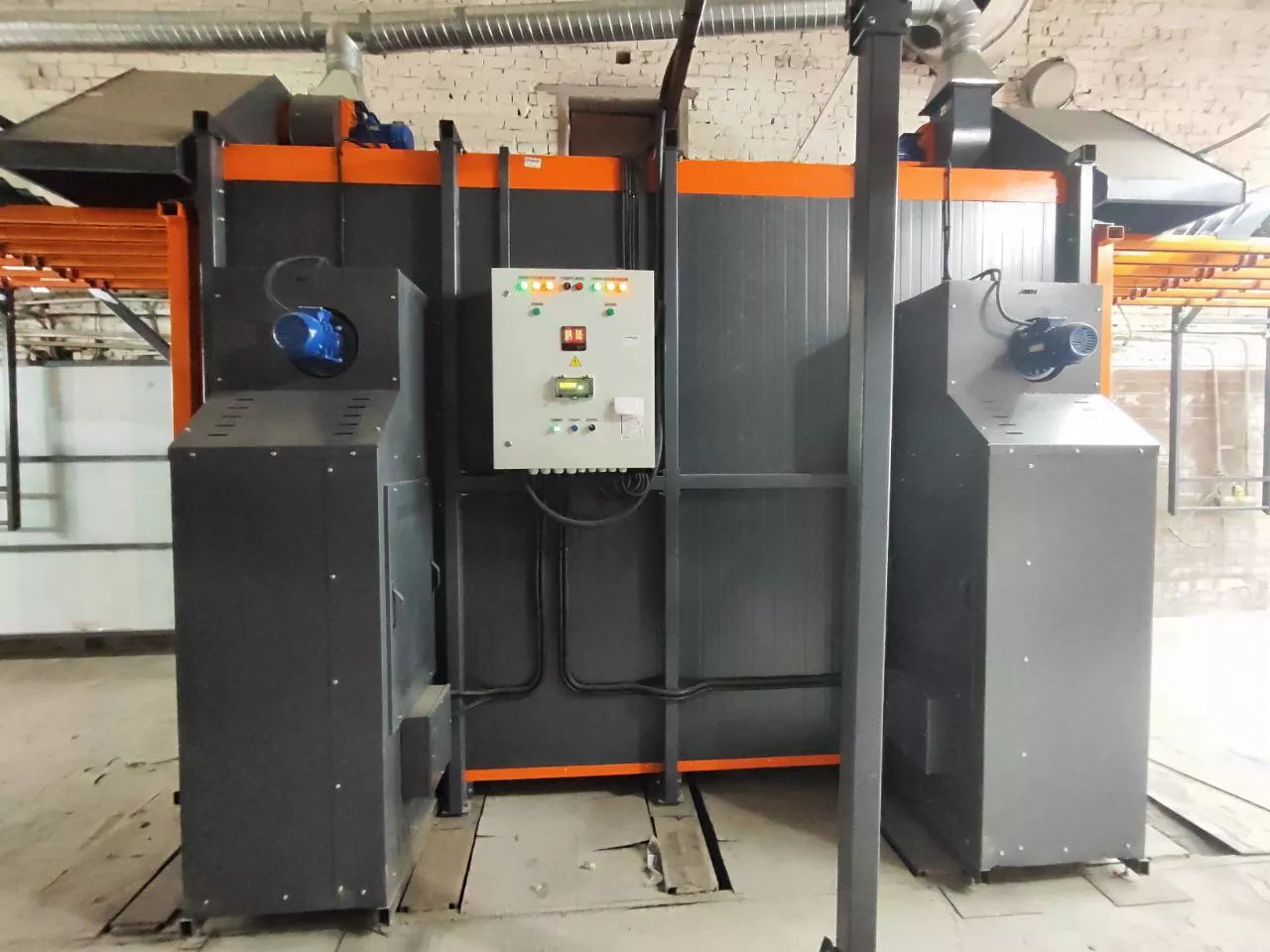

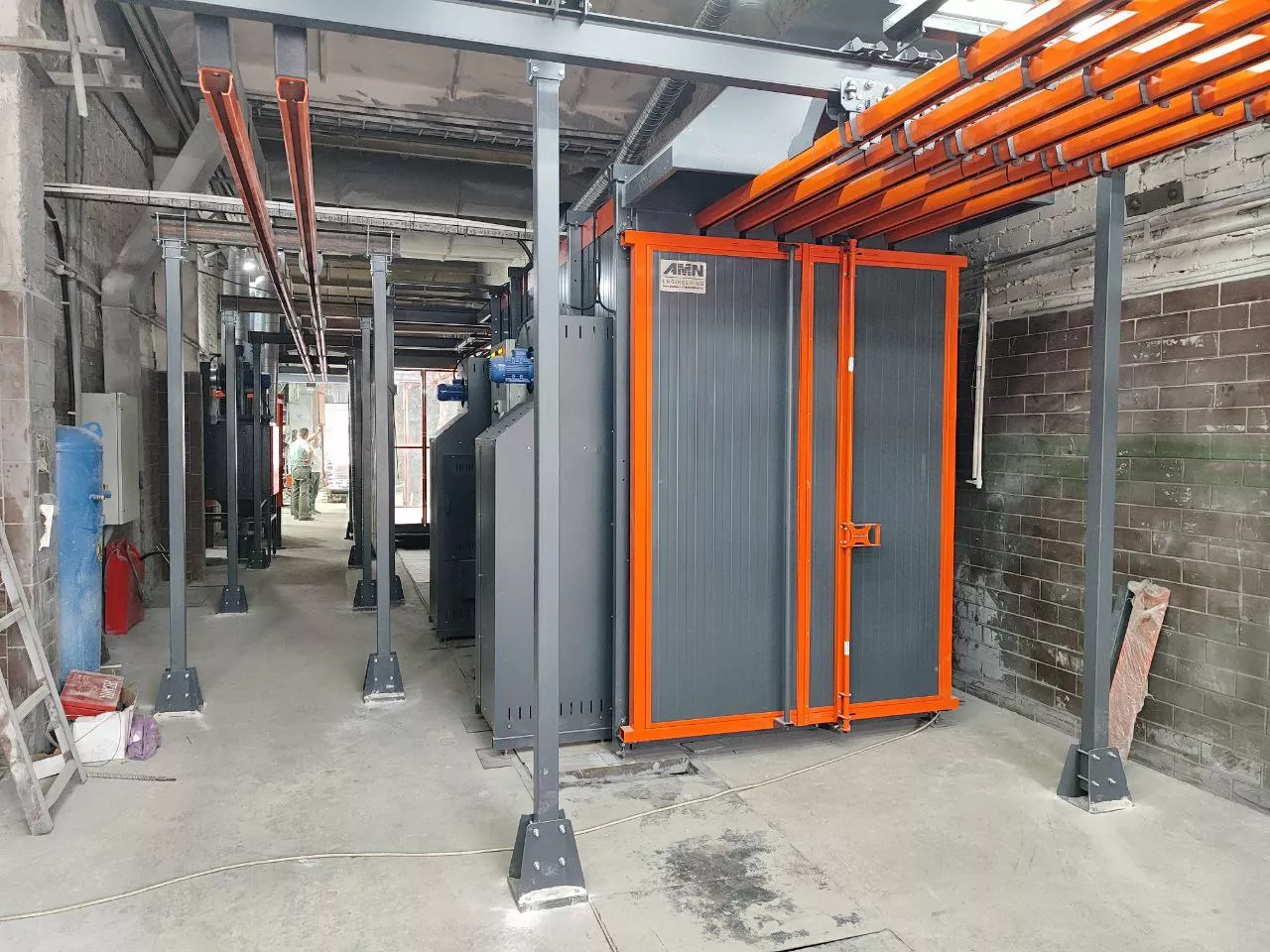

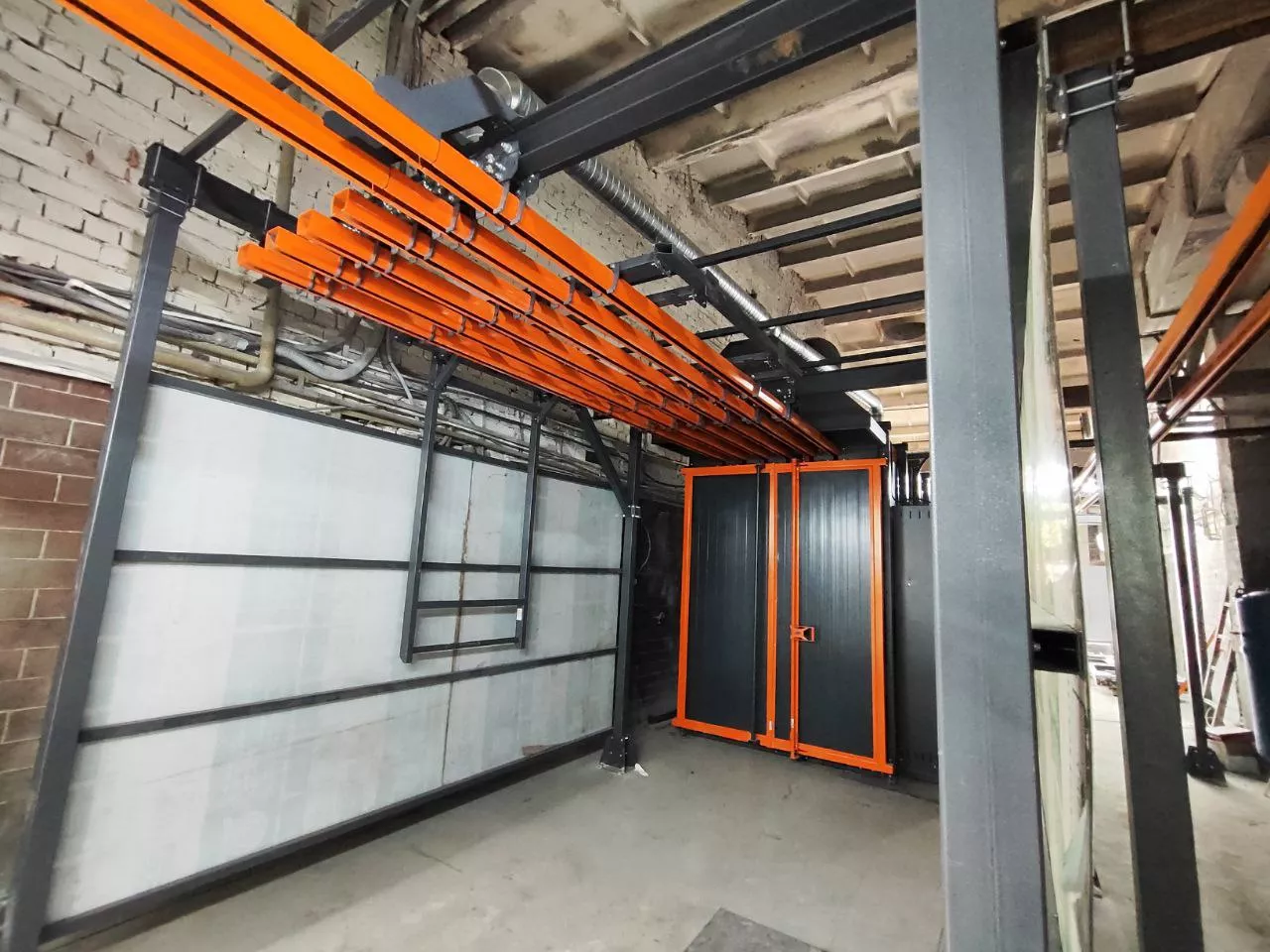

Камера полимеризации (проходного типа)
Размеры: 4000 × 1600 × 2300 мм
Пульт управления с мультиметром — в комплекте
Термоблок: 33 кВт × 2 шт.
6 ручьёв
Двигатель термоблока с жаростойким вентилятором: 0,75 кВт × 1 шт.
Зонт вытяжной над дверями: 2,2 кВт × 2 шт.
Кол-во: 1 шт.

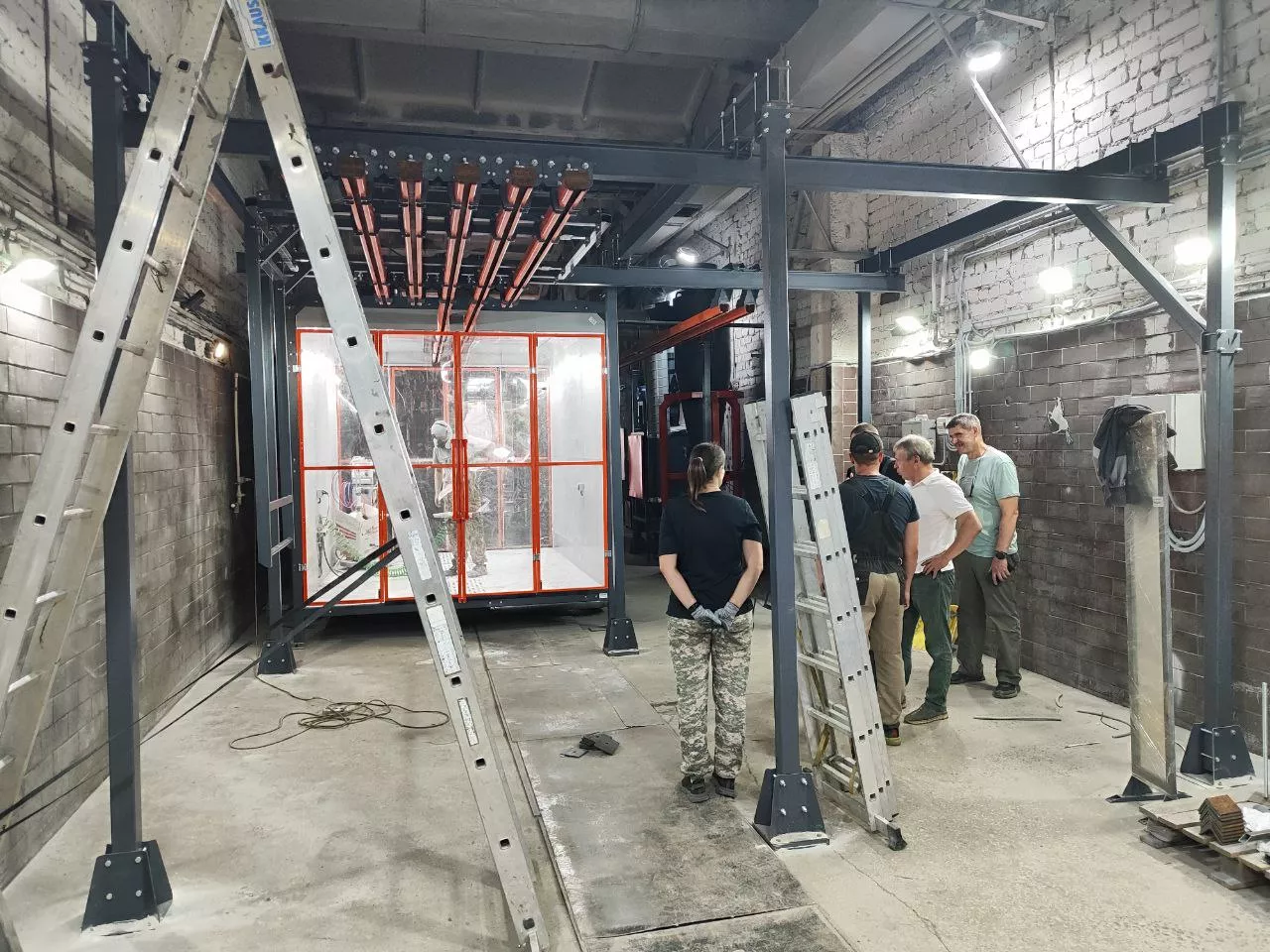

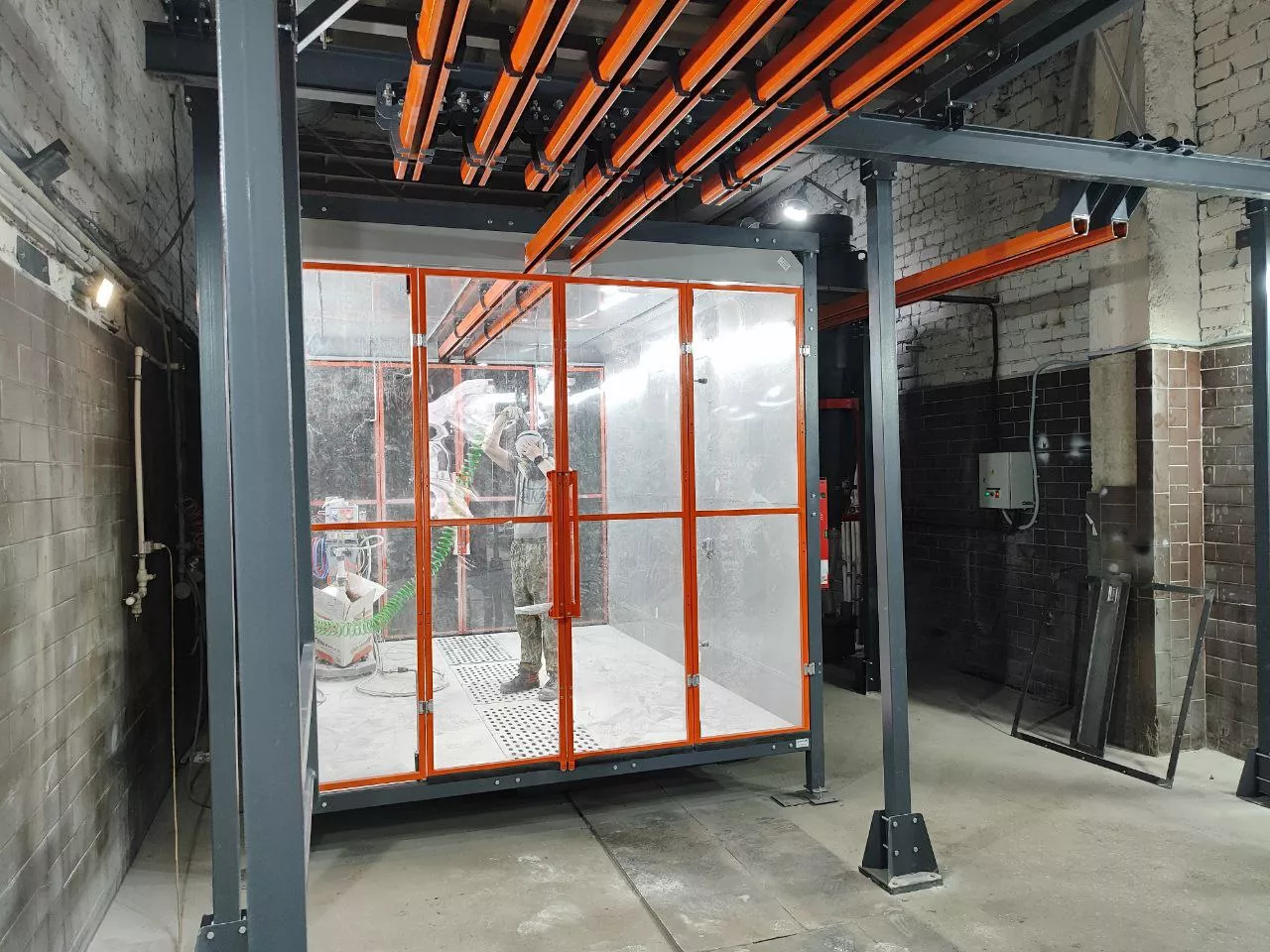

Камера напыления (обита)
Размеры: 3600 × 2500 × 2300 мм
2 ручья
Пульт управления — в комплекте

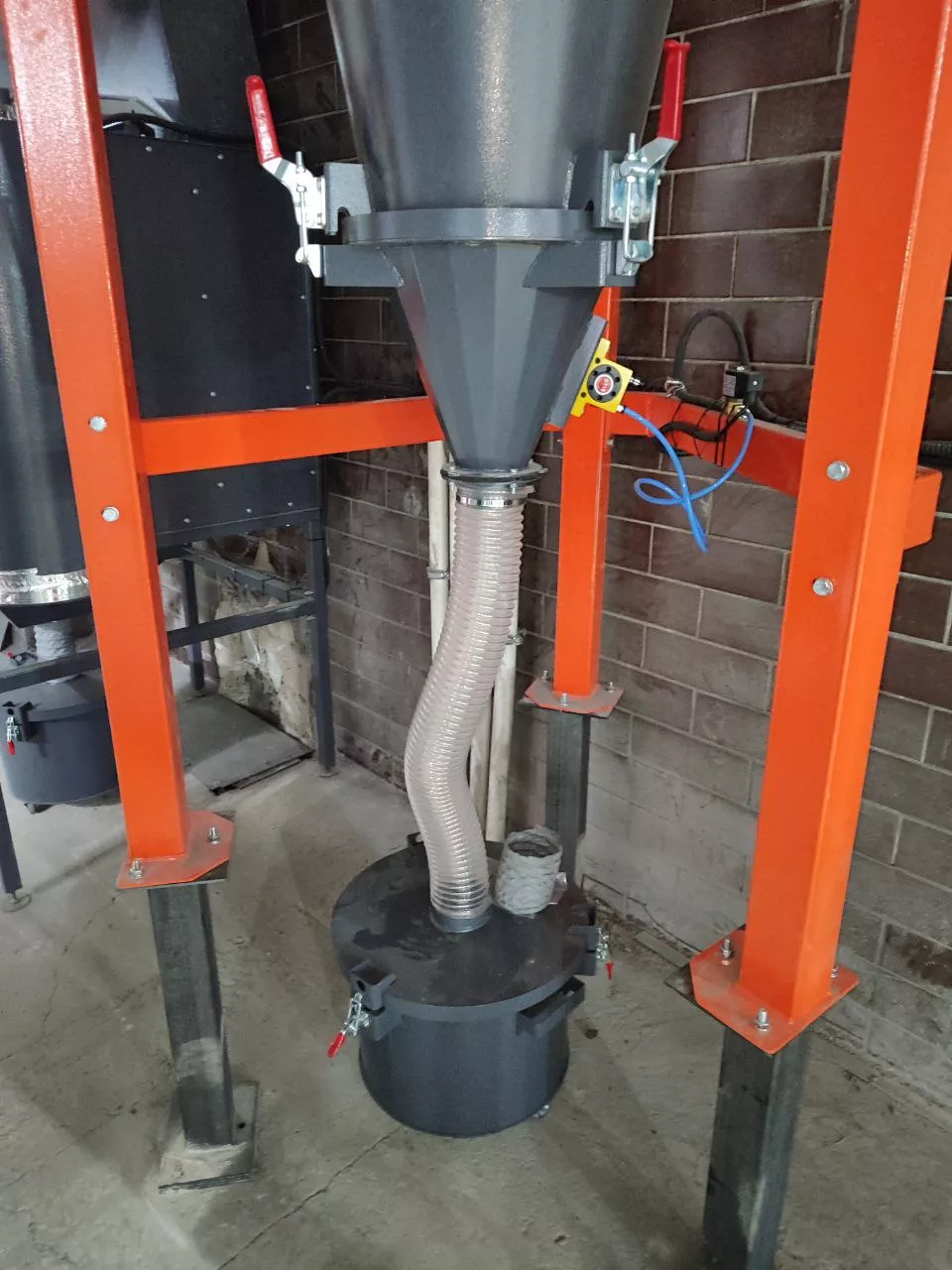

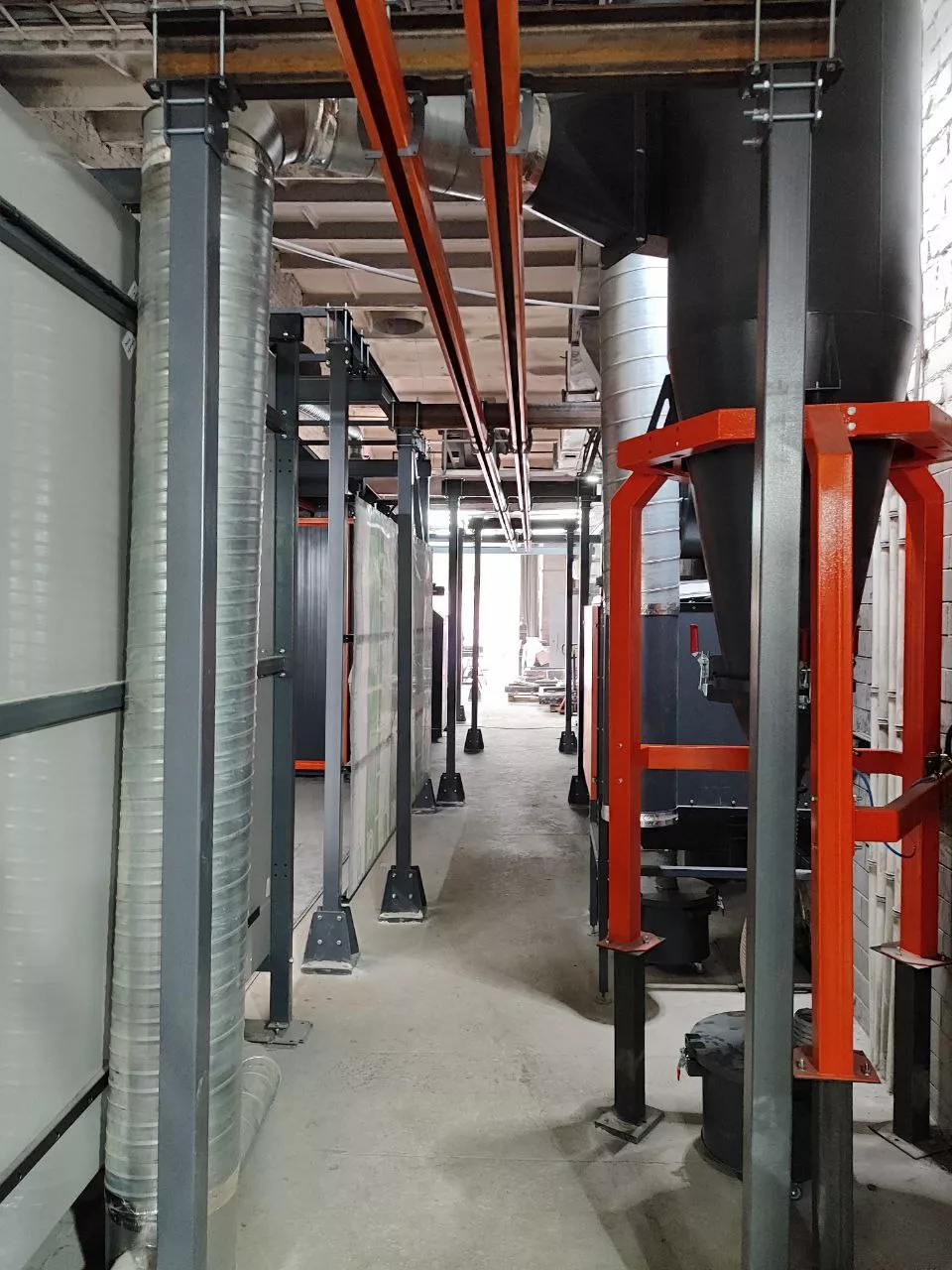

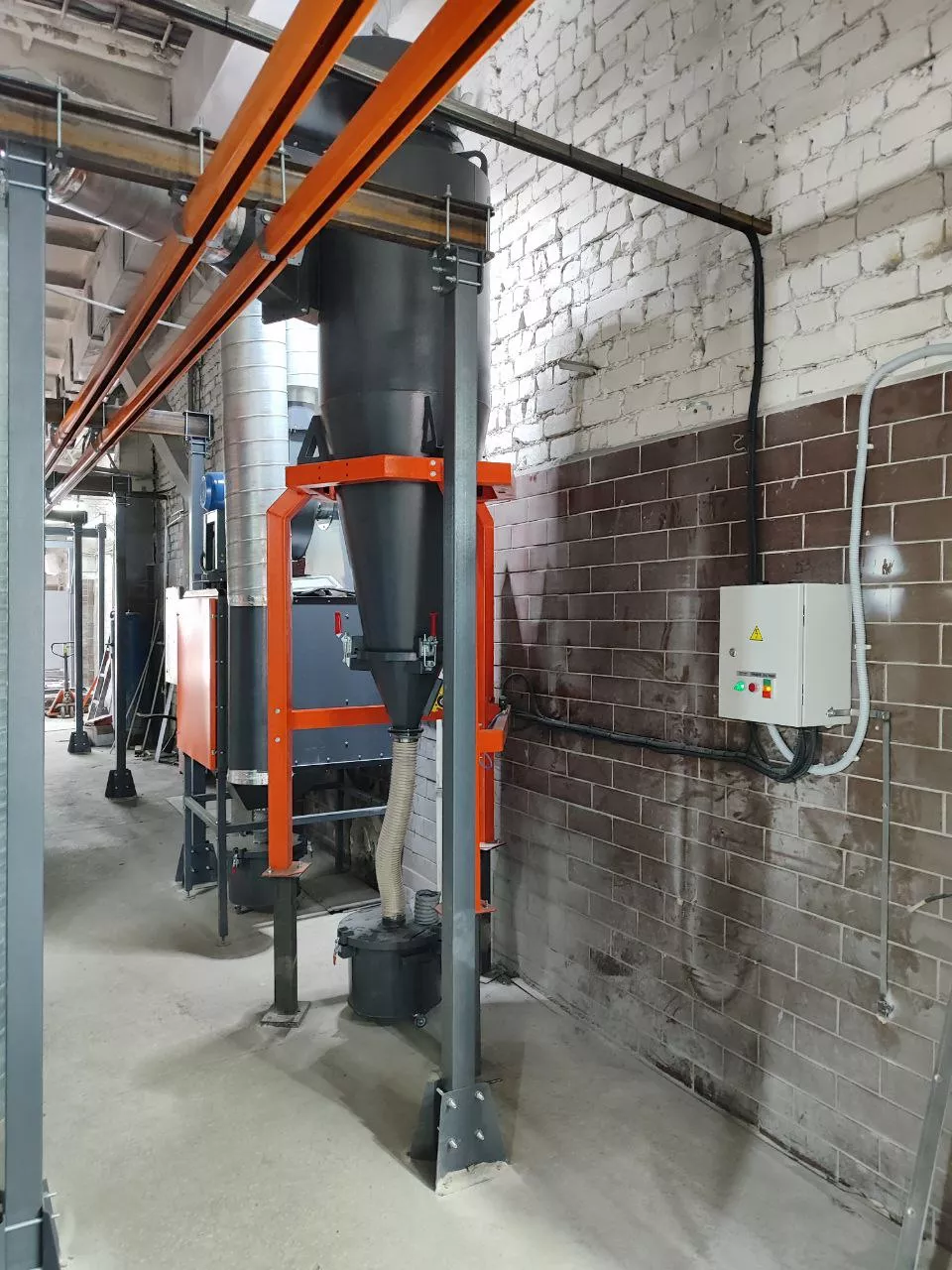

Циклон Pro — 1 шт.
Блок тонкой очистки с 4 фильтрами, системой рекуперации и ресивером
Бункер для сбора краски
Выносной вентилятор с выбросом воздуха в нужном направлении
Точки подключения установок напыления — 2 шт.
Кол-во: 1 шт.

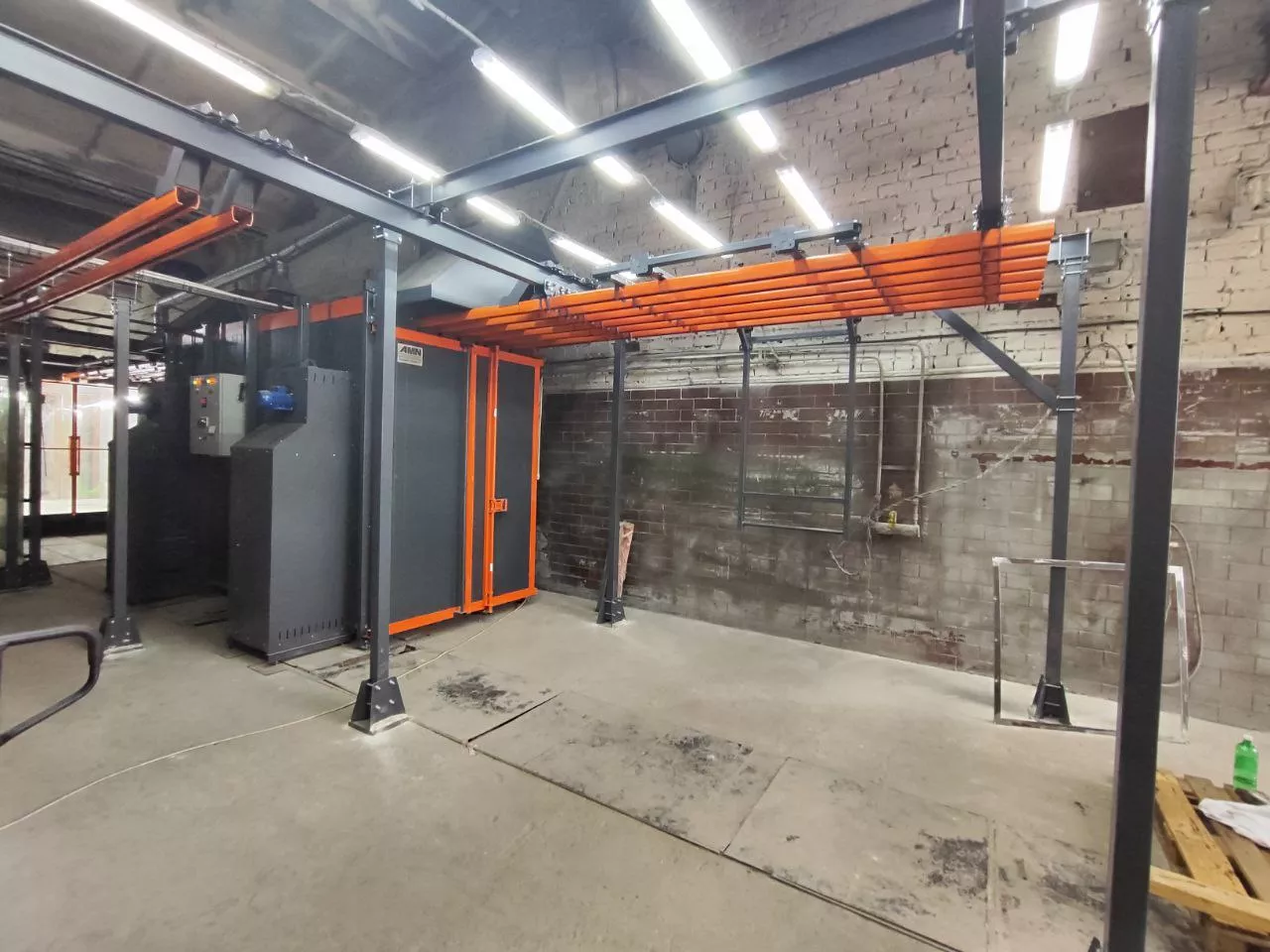

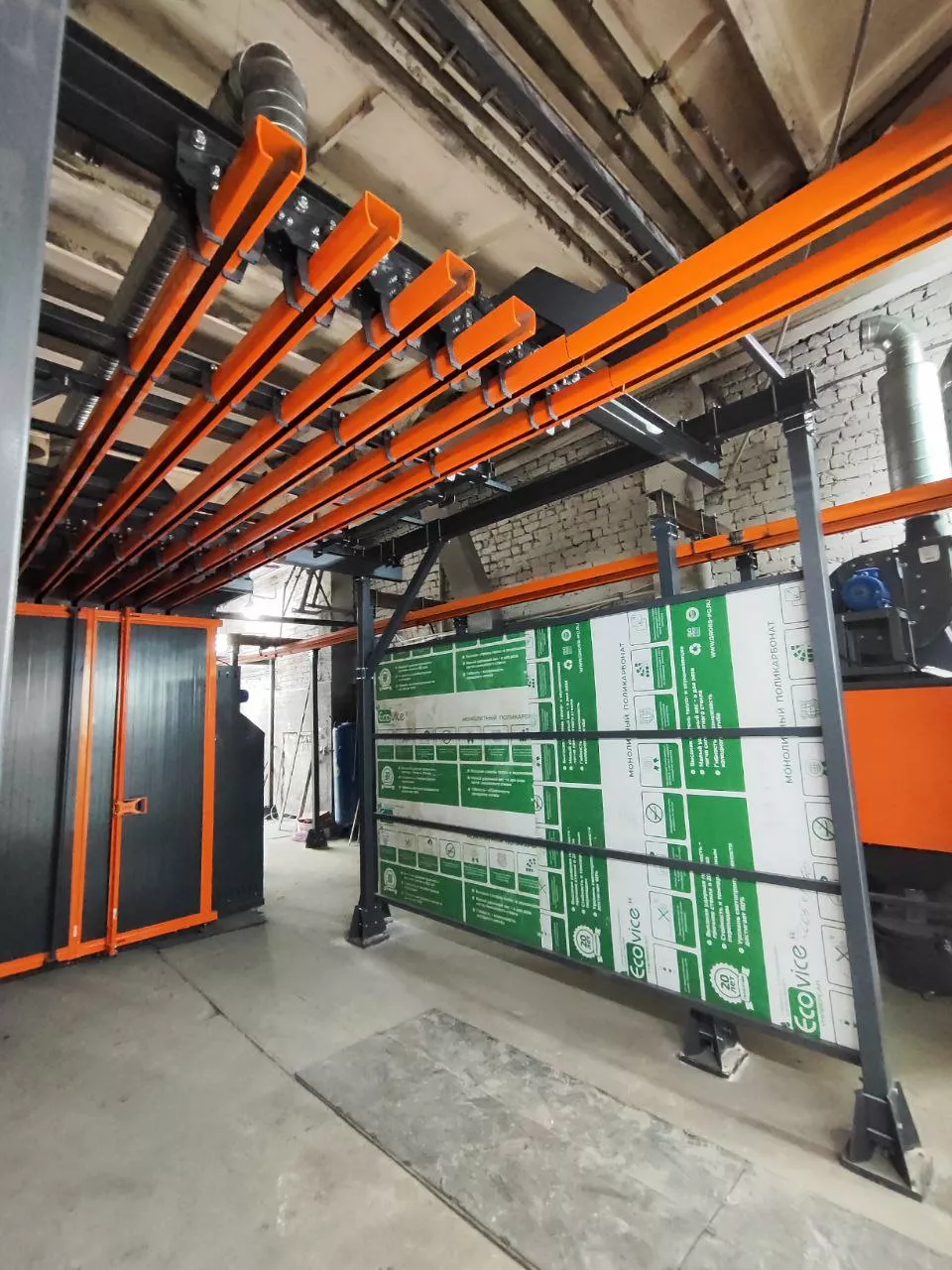

Верхняя транспортная система (кольцевого типа)
Транспортная эстакада №1 — телега с 6 траверсами по 3200 мм
Транспортная эстакада №2 — телега с 6 траверсами по 3200 мм

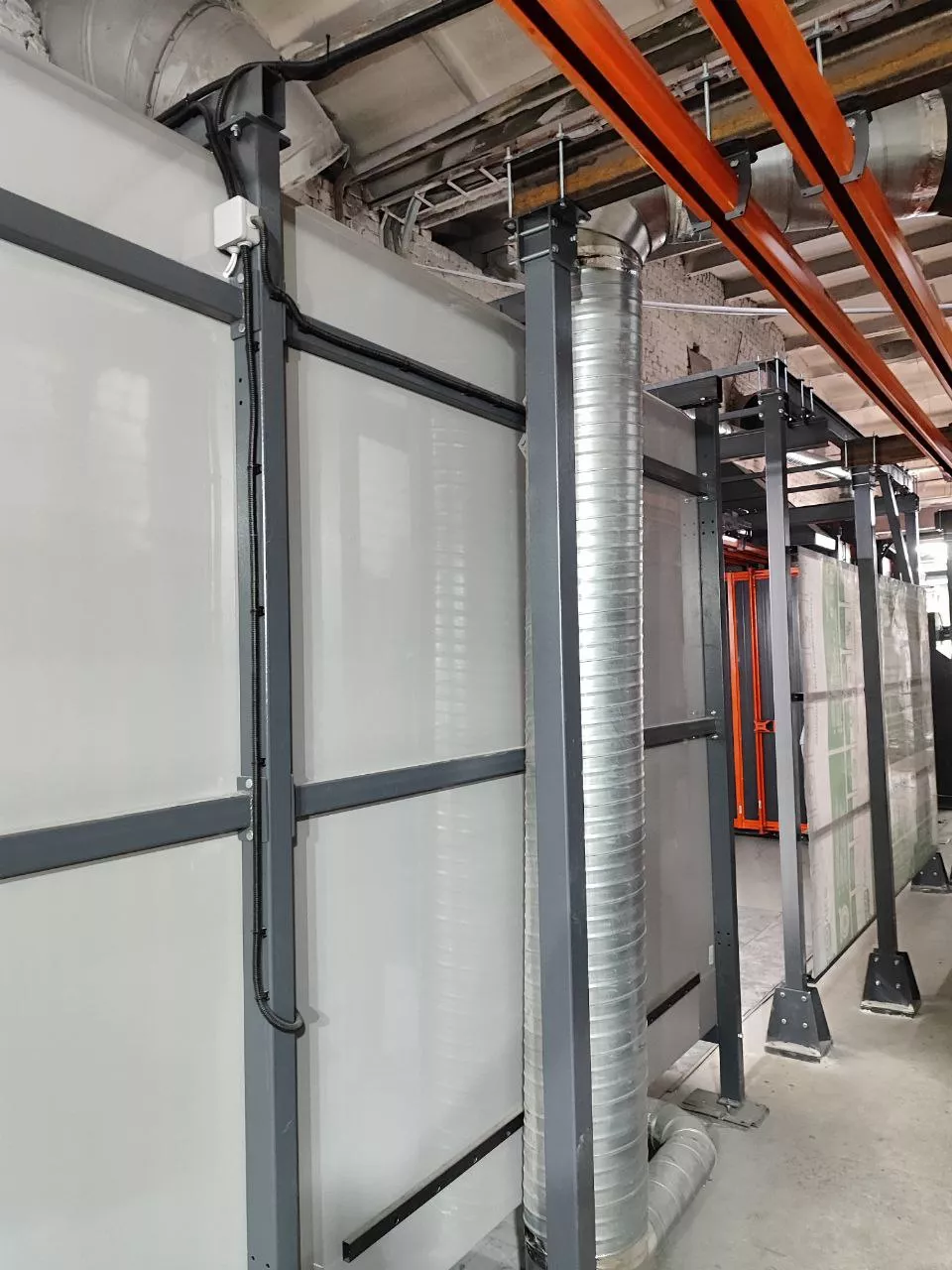

Транспортная эстакада №3 — телега с 6 траверсами по 3200 мм, обшивка монолитным поликарбонатом с трёх сторон
Транспортные тележки загрузочные с механической фиксацией и 6 ручьями (нагрузка до 400 кг) — 3 шт.
Транспортные траверсы для перемещения изделий: 18 шт. по 3200 мм
Буферная зона: 2 ручья
6 колонн с усилением, 4 переключателя с усилением
Кол-во: 1 комплект
Запасные части (ЗИП)
Комплект ТЭНов из нержавеющей стали — 43 шт.
Комплект фильтров ФВУ — 36 шт.
Установки напыления
Модель: ELECTRON E-Coat Pro V2M (мультицвет) с вибростолом
Кол-во: 1 комплект
Пусконаладочные работы и обучение
Полный запуск комплекса под ключ и инструктаж персонала
Кол-во: 1 услуга
