Схема, чертежи листогибочного пресса

Цена промышленного оборудования часто становится причиной поиска альтернативных решений. Именно поэтому запросы листогиб чертеж, чертеж, схемы и проекты самодельных конструкций остаются востребованными. На первый взгляд кажется, что собрать собственный станок несложно: достаточно металла, сварки и свободного времени.

Но сможет ли такая конструкция обеспечить точный гиб, одинаковый угол на каждой детали и безопасную работу? Разберемся, какие схемы действительно заслуживают внимания и где заканчивается экономия, начинаясь дополнительные расходы.

Какую схему листогиба выбрать?

Прежде чем искать чертежи, важно определить задачи, которые предстоит решать. Конструкция оборудования напрямую влияет на точность гиба, производительность и допустимую толщину металла.

Наиболее распространены три типа листогибов:

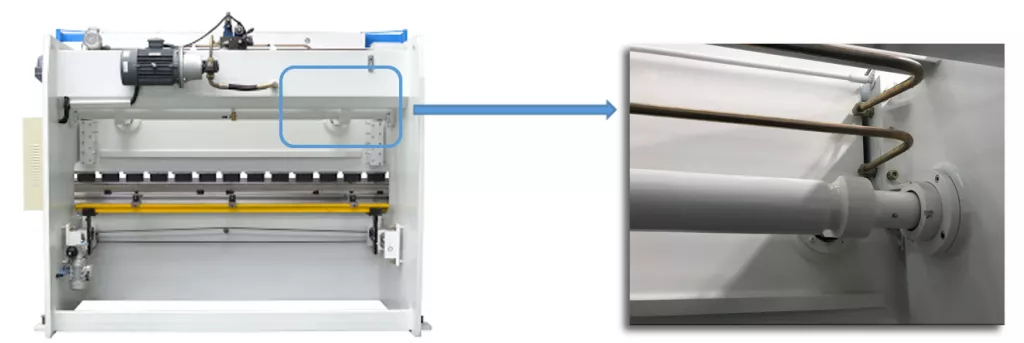

• поворотная балка подходит для изготовления доборных элементов, отливов и кровельных изделий;
• ручной листогиб прессового типа создает усилие через центральный прижим и применяется для небольших объемов работ;

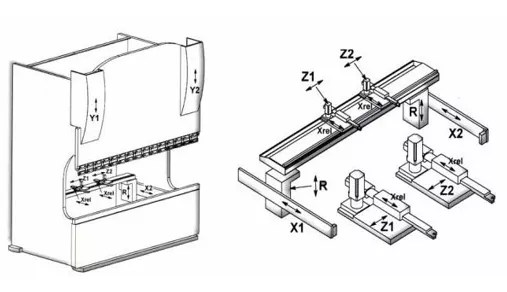

• гидравлический или электромеханический листогибочный пресс - промышленное решение для серийного производства с высокой повторяемостью деталей.

Каждая схема имеет собственные особенности, поэтому выбирать первый попавшийся проект не стоит. Хороший результат начинается не с поиска картинки, а с понимания назначения оборудования.

Подборка схем: от простой конструкции к промышленному прессу

Самый простой вариант листогиба представляет собой конструкцию из швеллера, уголков и прижимной балки. Подобное описание встречается во многих руководствах, однако такая схема подходит только для тонкого металла и небольших объемов работ.

Следующий уровень - поворотный механизм с эксцентриковым прижимом. Здесь уже критически важны правильные размеры, качество обработки осей и точность изготовления прижимного механизма.

Более производительное решение - листогибочный пресс с гидравлическим домкратом. Усилие создается гидравликой, а качество гиба определяется точностью изготовления пуансона и матрицы. Малейшее отклонение приводит к изменению угла по всей длине детали.

Как сделать листогиб своими руками

Даже качественные чертежи листогиба не гарантируют хороший результат без соблюдения технологии изготовления.

1. Сначала подбирается металл для станины. Использование обычной мягкой стали без достаточной жесткости приводит к тому, что конструкцию начинает деформировать уже после первых серьезных нагрузок.
2. Следующий этап - токарная обработка осей и втулок. Именно здесь формируется геометрия механизма, поэтому любые люфты впоследствии отражаются на точности гиба.
3. После этого выполняется сварка станины. Чтобы избежать коробления, швы накладываются постепенно с постоянным контролем диагоналей.
4. Завершающий этап - сборка механизма и регулировка рабочих зазоров. Только после этого можно переходить к испытаниям конструкции.

Расчет размеров и усилий: почему здесь ошибаются чаще всего

При проектировании учитываются не только размеры конструкции, но и усилие, которое потребуется для гибки металла. Многие ориентируются исключительно на длину рычага, забывая, что нагрузка растет значительно быстрее, чем кажется.

Например, при гибке листа толщиной 1,5 мм на длине 2 метра усилия, которое способен создать человек на обычной рукоятке, уже недостаточно. Именно поэтому длинные самодельные конструкции оснащают домкратами или дополнительными рычажными механизмами.

Важно понимать еще одну особенность. При увеличении толщины металла требуемое усилие возрастает не линейно, а значительно быстрее. Добавьте к этому пружинение металла и становится очевидно, почему без точного расчета невозможно получить одинаковый угол гиба на всей детали.

Подводные камни самодельного листогиба

На первый взгляд кажется, что листогиб металла своими руками позволяет существенно сэкономить. На практике именно после сборки начинают проявляться проблемы, которые невозможно увидеть на этапе изучения схем.

Главная сложность - геометрия. Без профессиональной механической обработки радиус гиба начинает "гулять", а разная структура металла вызывает непредсказуемое пружинение. В результате даже одинаковые заготовки после гибки отличаются друг от друга.

Вторая проблема связана с длиной конструкции. Если рабочая зона достигает двух метров, сварная станина неизбежно начинает работать на изгиб. Центр прогибается сильнее краев, из-за чего появляется так называемый "эффект бочки" - угол гиба по всей длине детали становится разным.

Не менее важен вопрос безопасности. Самодельные конструкции практически никогда не имеют защитных кожухов, ограничителей хода и блокировок. При работе с большим усилием это существенно увеличивает риск получения травмы.

Есть и экономическая сторона вопроса. Металл, токарные работы, качественная фурнитура, сварка, расходные материалы и потраченное время постепенно складываются в сумму, которая оказывается очень близкой к стоимости бюджетного заводского оборудования. При этом самодельная конструкция остается без гарантии, сервисной поддержки и точного ресурса работы.

А не проще ли купить готовый станок?

Перед началом изготовления стоит сравнить самодельную конструкцию с промышленным оборудованием.

Если оборудование приобретается для изготовления отливов, фасадных элементов или кровельных изделий на заказ, даже несколько испорченных деталей способны полностью перекрыть всю первоначальную экономию. В этом случае профессиональный станок оказывается значительно выгоднее, поскольку обеспечивает точность, повторяемость и прогнозируемый результат с первого изделия.

Когда самодельный листогиб действительно имеет смысл

Самодельная конструкция вполне оправдана, если требуется выполнить несколько простых подгибов в гараже, изготовить единичные детали или использовать оборудование в качестве хобби-проекта.

Но когда речь идет о производстве фасадных кассет, кровельных элементов, вентиляционных коробов или серийном изготовлении деталей, требования к точности становятся совершенно другими. Здесь важны стабильная геометрия, одинаковый угол гиба, высокая производительность и надежность оборудования.
