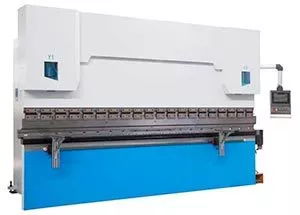

Гидравлические листогибочные прессы - это специализированное оборудование для гибки металлических листов холодным способом. Ранее, в данных целях использовали ручные механические листогибы, которые требовали от пользователей существенных физических затрат, при этом станки не могли обеспечить точность сгибания листов. Гидравлические станки появились во второй половине ХХ века. Появление такой системы позволило значительно снизить расходы электроэнергии, повысить безопасность работ и качество конечных изделий.

Гидравлические листогибы применяются на различных промышленных предприятиях малого, среднего и крупного размера. Сфера использования такого оборудования также может быть разнообразной. Ошибочно предполагать, что станки с гидравлическим прессом актуальны только для металлообрабатывающей промышленности. Такое оборудование используется также в строительстве и машиностроении, в авиационной промышленности, станкостроении, а также в сфере приборостроения и производства бытовой техники.

Конструктивные особенности

Классический листогибочный станок-пресс для гиба металлических листов, оснащённый приводом с гидроцилиндрами, имеет следующие основные конструктивные элементы:

1. станина;

2. траверса;

3. матрица и пуансон (инструмент)

4. вертикальные направляющие;

5. гидроцилиндры;

6. датчики перемещения траверсы;

7. датчики скорости;

8. дополнительные элементы (зажимы, функция компенсации прогиба, упоры и пр.);

9. педаль;

10. контроллер/ЧПУ

Траверса является главным рабочим органом листогибочного пресса. Точность её движения зависит от качества направляющих и системы управления. Некоторые типы оборудования оснащены задними программируемыми упорами и дополнительными осями. Такая конструкция даёт возможность с учётом заданных параметров формировать необходимую деталь

Гидравлические листогибочные прессы с контроллером

Листогибочные прессы с контроллером обеспечивают высокую точность гиба металлических заготовок разной длины. Листогиб, оснащенный контроллером, позволяет настраивать параметры гиба, точно определять положение заднего упора и другие характеристики. Такая конструкция даёт возможность изготавливать большое количество различных деталей. Например, гидравлические прессы с контроллером позволяют определять такие параметры гиба как расстояние опускания траверсы и расстояние до заднего упора для каждого шага, количество шагов (гибов), управление осями с заданной точностью (например, 0,1 мм), корректировка угла гиба на каждом шаге (в градусах) и пр.

Гидравлические листогибы с контроллером позволяют настраивать программы работы с заготовками и сохранять их в памяти контроллера для обработки большого количества металлических листов. Если толщина металла различная, то без лишних усилий можно настроить соответствующую программу под необходимую толщину.

Классический вариант листогибочного станка с контроллером предполагает наличие двух осей, по которым осуществляется перемещение. Указание параметров расположения механического упора в гидроцилиндре станка позволяет контролировать перемещение по оси Y. Благодаря этому гибочный инструмент перемещается максимально точно, а результат работы - стабилен. Задний упор, ответственный за контроль движения по оси Х, может может быть выставлен при помощи привода мотора-редуктора.

Перед тем, как заказать листогибочное оборудование, следует тщательно изучить его характеристики: длину рабочего поля станка, глубину горловины и расстояние между столом и траверсой. Важным показателем является и усилие пресса листогиба. Кроме того, толщина материалов заготовок, которые можно использовать в том или ином оборудовании и инструменте, могут быть ограничены.

Гидравлические листогибочные прессы с ЧПУ

Современные станки могут быть оснащены системой числового программного управления (ЧПУ). Такое оборудование имеет встроенный компьютер, монитор, устройство ввода информации для моделирования процесса гиба. Это позволяет изготавливать сложные объемные элементы путём холодной гибки металлических заготовок. Числовое программное управление способствует эффективному выполнению высокоточных операций. Гиб металла зачастую осуществляется многопереходным методом. В качестве заготовок используется листовой металл.

Работы на таком листогибочном оборудовании выполняются согласно выбранной программе. Задача оператора станка - подача заготовок и контроль конечного результата.

Гидравлические листогибочные прессы с ЧПУ предполагают распознавание чертежей и технологических карт, обладают объёмной памятью, куда могут быть заложены десятки разнообразных программ и отдельных параметров для изготавливаемых конструкций. Стойка ЧПУ обеспечивает удобный и понятный ввод данных, а также возможность загрузки чертежей готовых изделий. В качестве дополнительных функций гидравлических листогибочных прессов с ЧПУ могут быть представлены актуальные базы данных материалов и инструментов, расчёт координат по операциям, автоматическое формирование программы на основе определения оптимальной последовательности гиба.

При заказе листогибочного пресса следует рассмотреть необходимость приобретения дополнительного оборудования: «световой решетки» (устройства для защиты рук оператора), дополнительного инструмента различной конфигурации и специального программного обеспечения для разработки технологии гибки наиболее сложных деталей.

Компания «AMN Engineering» предлагает гарантию на оборудование от 12 до 36 месяцев. Служба сервисной поддержки круглосуточно действует во всех регионах России в режиме 24/7. Наличие и сроки доставки гидравлических листогибочных прессов уточняйте у наших менеджеров по телефону 8 (800) 511-40-15.
