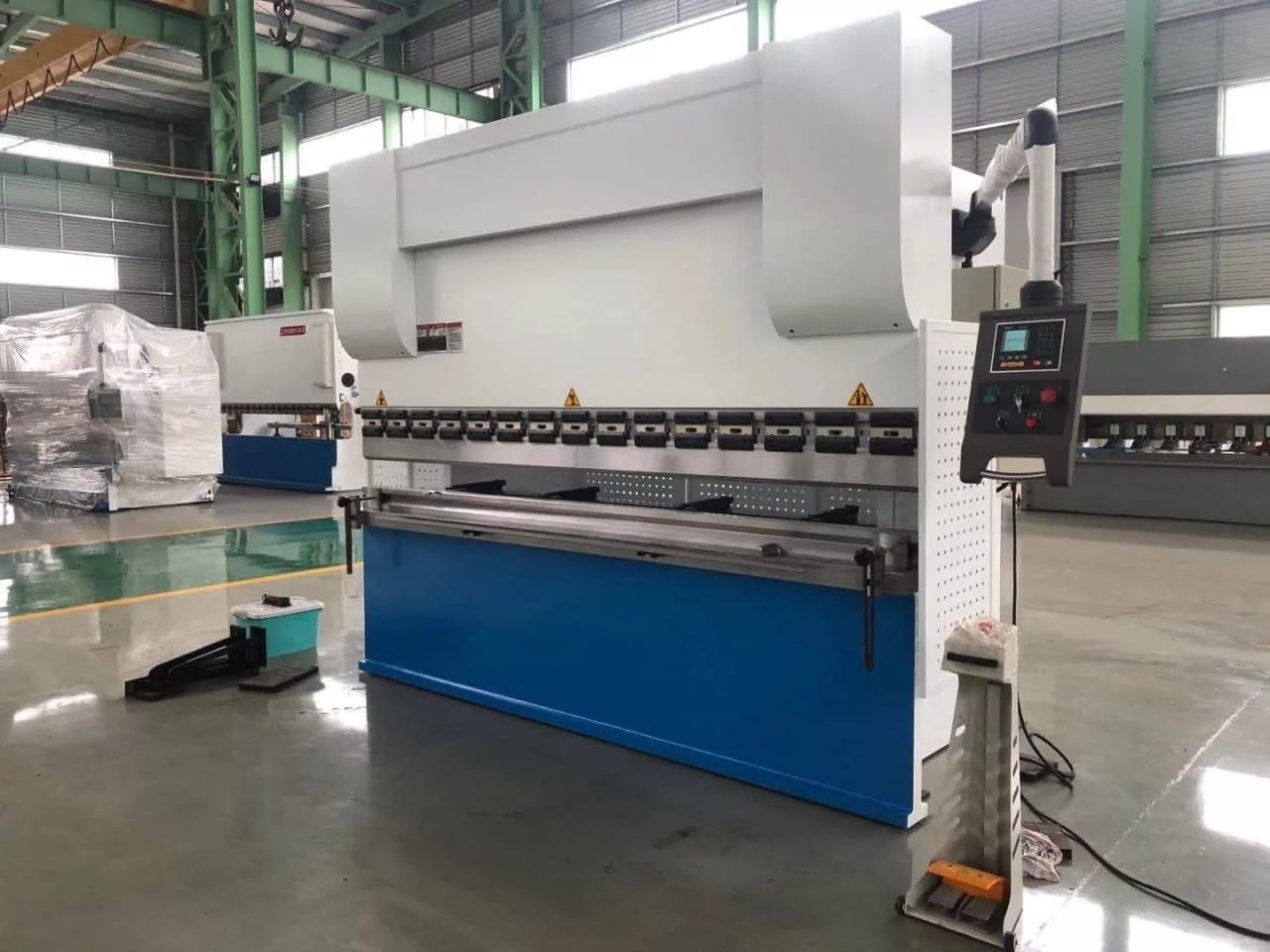

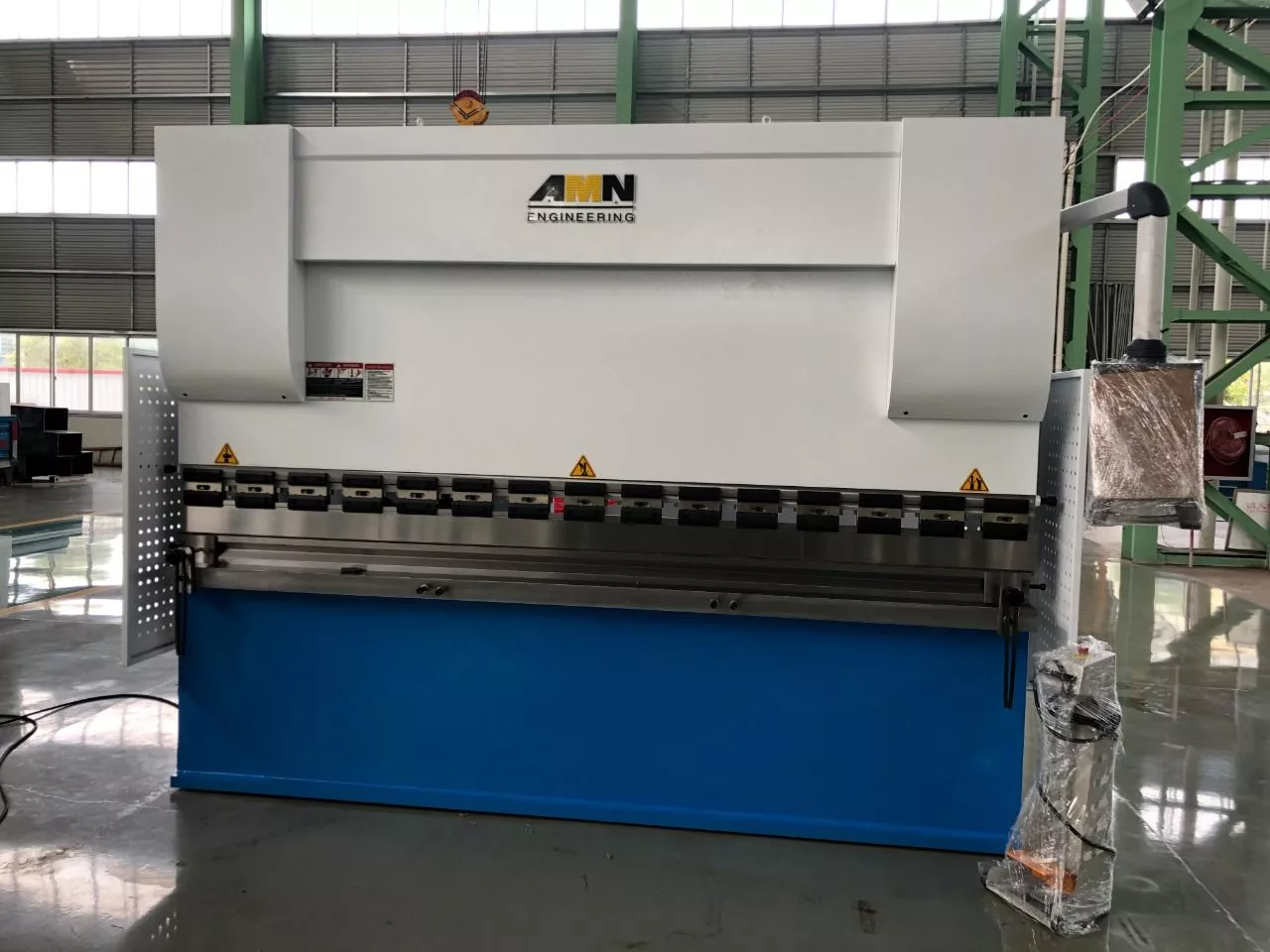

Гидравлический листогиб с контроллером E22 и усилием до 100 тонн обладает высокой производительностью и точностью при сгибании заготовок из листового металла различной длины. Листогибочный пресс оснащен контроллером Estun для настройки параметров гиба, точного положения заднего упора и других параметров, необходимых для изготовления деталей любой сложности.
- Номер программы.
- Расстояние до заднего упора для каждого шага.
- Расстояние опускания траверсы.
- Количество гибов.
- Диагностика неисправностей;
- Управление осями с точностью 0,1 мм;
- Пошаговое программирование;
- Автоматический, полуавтоматический и ручной режим работы;
- Корректировка угла гибки в градусах в каждом шаге программы.
- Работа в метрической и дюймовой системе
- Сохранение в памяти 40 программ по 15 гибов в каждой
- Наличие библиотеки матриц позволяет производить быструю корректировку угла гибки в градусах в каждом шаге программы. Это позволяет оператору изменить угол без дополнительных вычислений вручную, снижается риск ошибки оператора.
Преимущества листогибочного пресса с контроллером:
- Возможность настройки программ с сохранением в память контроллера оборудования для обработки большого количества заготовок.
- Простая настройка для работы с металлом разной толщины.
- Быстросъемные зажимы позволяют оператору быстро менять верхний пуансон (опция).
- Механическая и гидравлическая компенсация прогиба дополняется опционально для изготовления деталей с высокими требованиями к качеству заготовки длинною от 2500 мм.
- Для увеличения производительности по требованию заказчика станок комплектуется передними движущимися упорами.
- Обработка металла выполняется с высокой точностью.

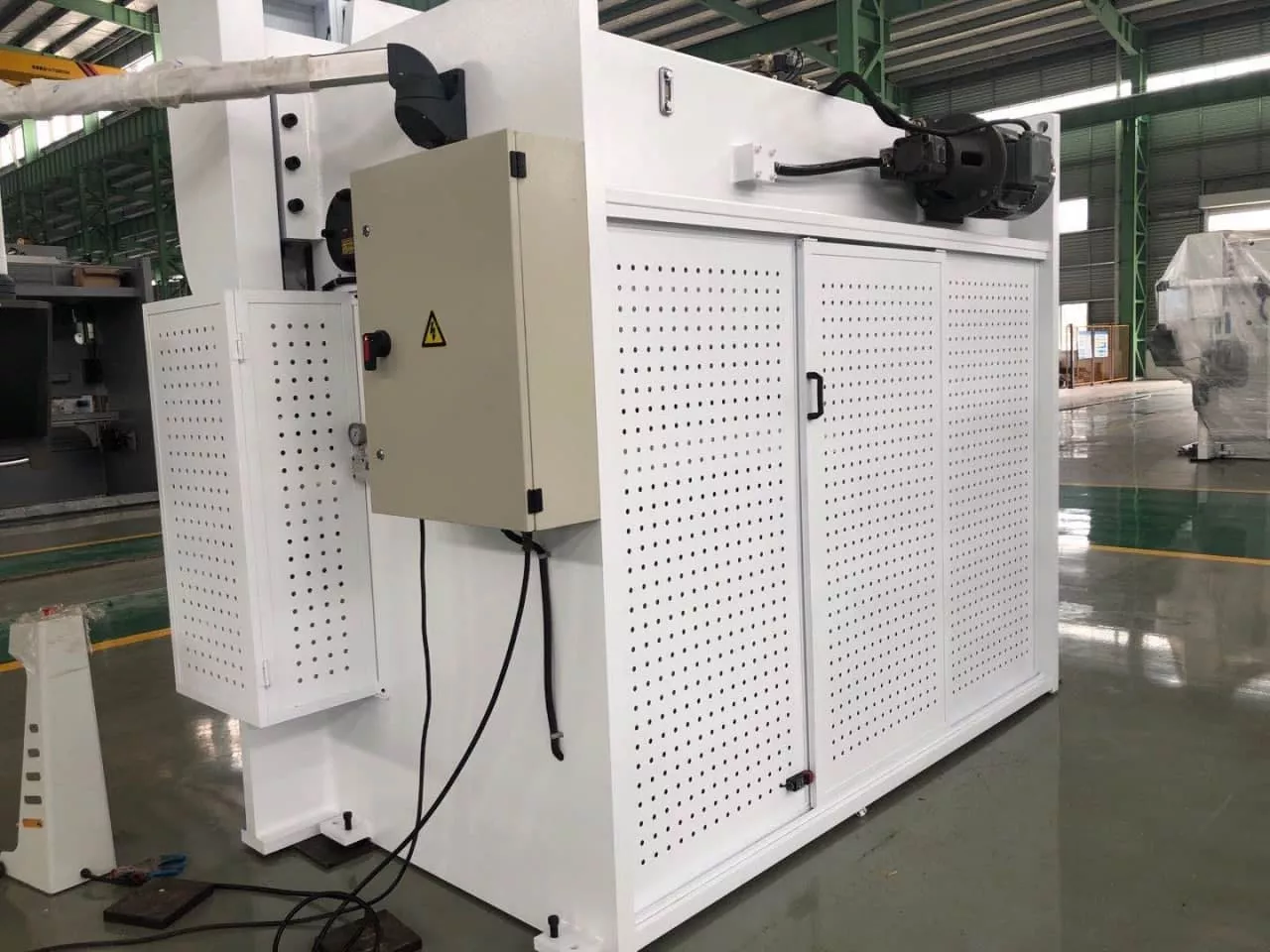

- Защита от несанкционированного доступа к задней части пресса осуществляется благодаря защитному ограждению.
Гидравлический листогиб с контроллером имеет две оси – Y и X, с точностью перемещения до 0,1 мм. Управление по оси Y выполняется путем указания положения механического упора, который находится в гидроцилиндре. Это позволяет получить стабильность результата работы и высокую точность перемещения гибочного инструмента. Управление по оси X (задний упор) выполняется также при помощи контролера, за что отвечает привод на базе мотор-редуктора.
С помощью гидравлических листогибов с контроллером и усилием до 100 тонн можно получать изделия разной конфигурации и любой сложности.
При выборе оборудования важно обратить внимание на:
- Усилие листогибочного пресса
- Длину рабочего поля
- Расстояние между траверсой и столом.
- Глубину горловины
- Материал заготовки
При расчете Усилия гибочного станка, следует применять следующие формулы:
2. Нержавеющая сталь: Длина рабочего поля х Толщина Металла х 8 х 1,5
