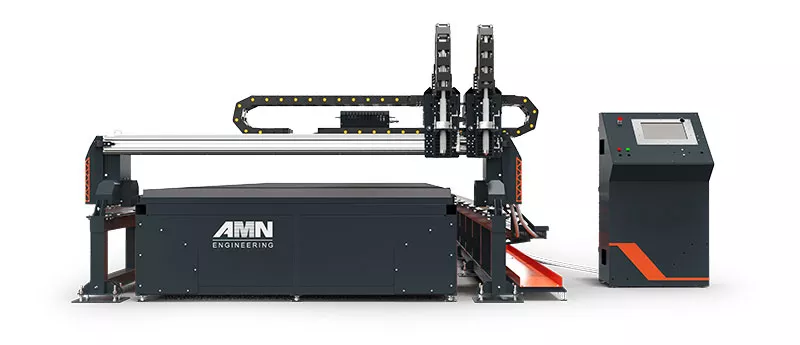

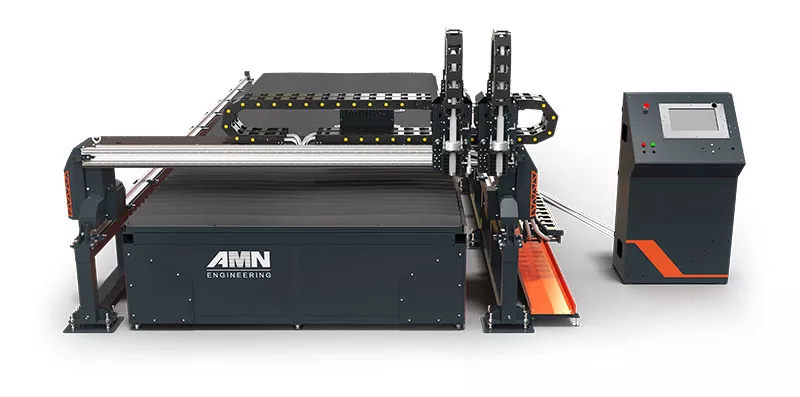

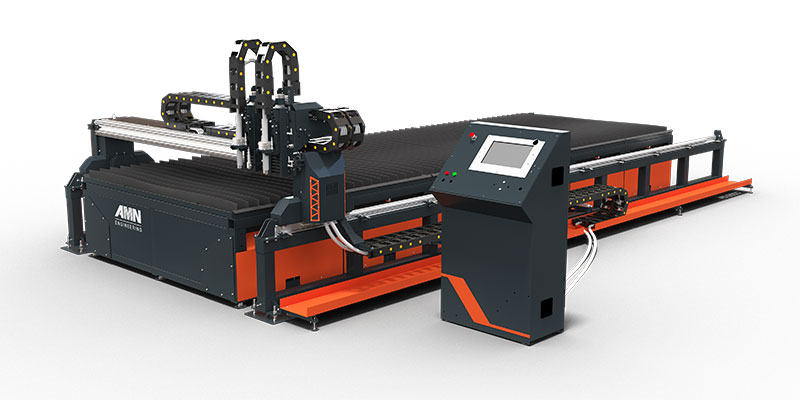

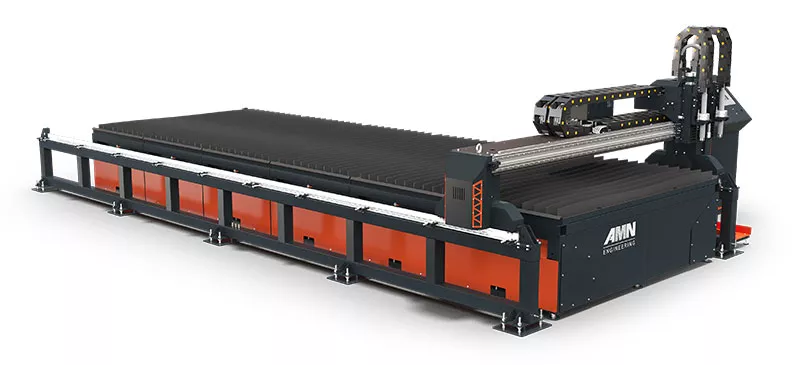

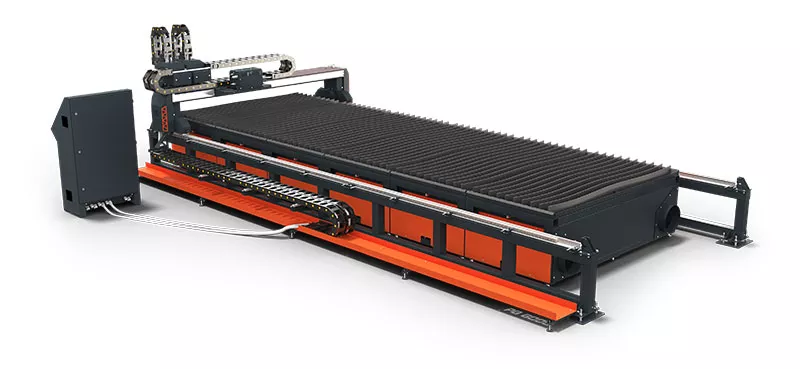

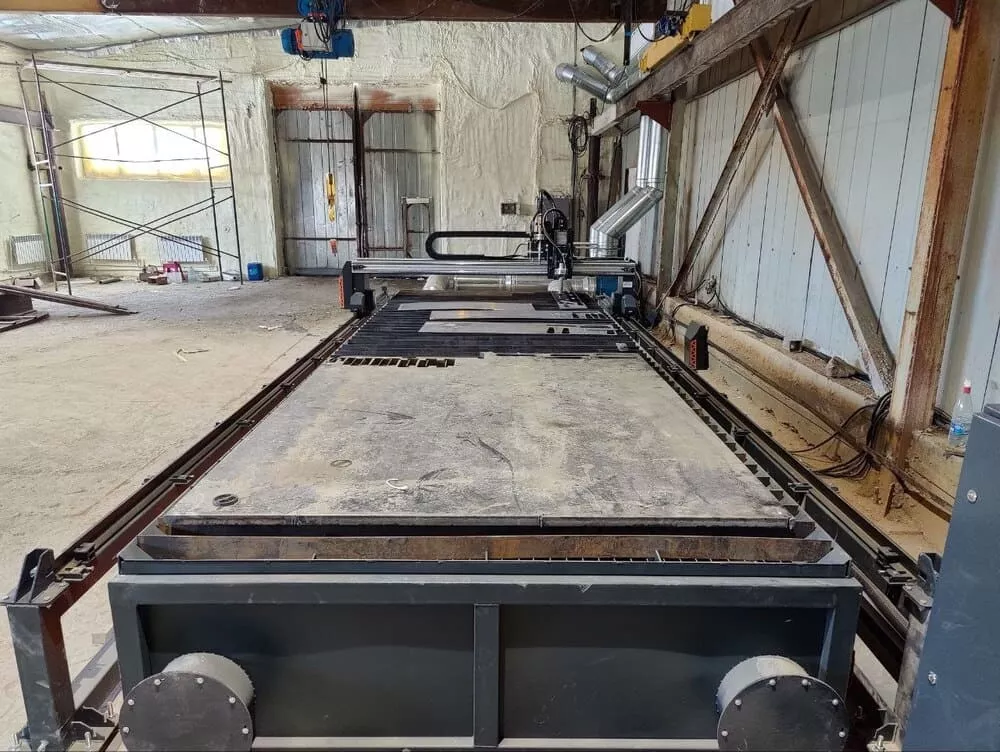

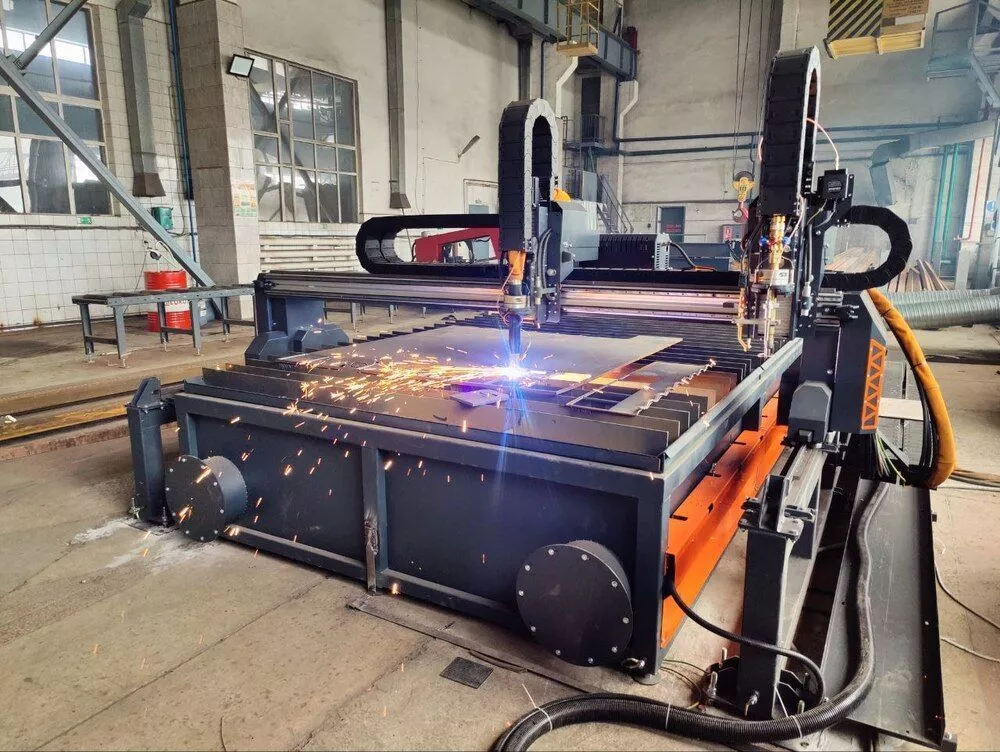

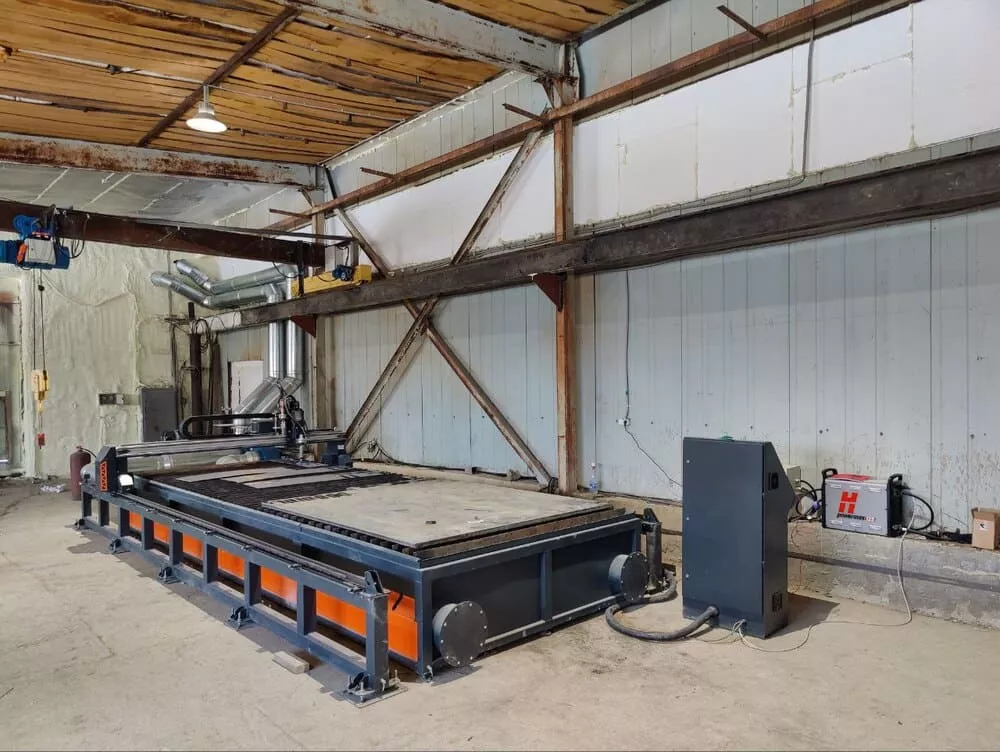

Портальная машина плазменной резки PB6020

Хит

Ожидается

Станки серии РВ предназначены для производств, работающих с толстым металлом либо нуждающихся в больших площадях обработки при высокой точности резки. Могут комплектоваться любым источником плазмы и газовым резаком, имеют возможность удлинения стола до 12 000 мм.

от 1 900 000 руб.

Заказать товар

Рассчитать точную
стоимость

Описание

Станок плазменной резки PB6020 относится к промышленному оборудованию высокого класса. В установках серии PB подвижная система (портал) выполнена полностью независимой от силовой части стола, крепится анкерами к полу, что гарантирует ряд преимуществ:

увеличение грузоподъемности стола;
независимость координатной системы от нагрузки на стол, что положительно влияет на точность резки;
отсутствие каких-либо нагрузок или деформаций по погрузке листа.

Жесткая рама и высокоточные рельсовые направляющие обеспечивают точность резки, а легкий и в тоже время прочный портал, мощные сервоприводы — высокие показатели ускорения и скорости перемещений.

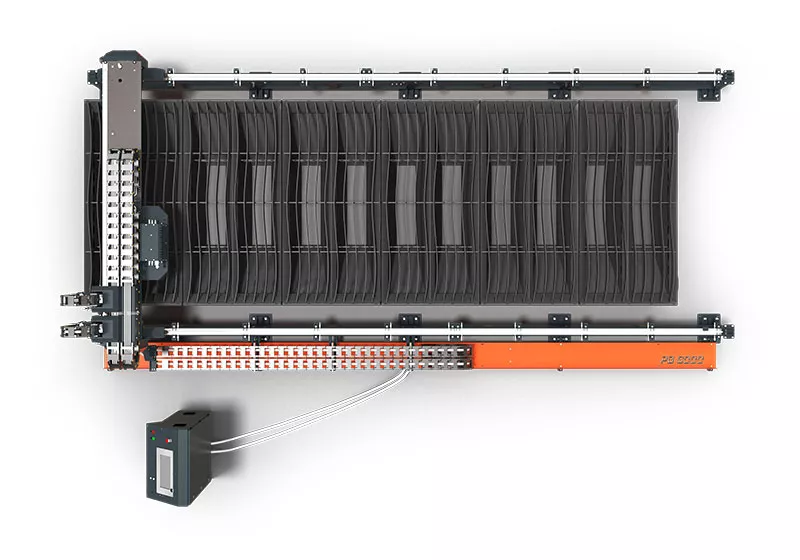

Портал представляет собой металлический каркас со стяжками с 2-мя экструдированными алюминиевыми профилями с высокоточной посадкой под направляющими для снижения подвижной массы. При длине рабочего поля 6 100 мм в стандартном исполнении стол комплектуется 12-тисекционной системой вытяжки газов, которая включается с помощью пневмозаслонки, только когда над ней осуществляется резка. Крупные фракции после резки оседают в специальных шлакобункерах, не засоряя вентилятор. Шлакобункеры с увеличенным объемом сокращают время простоя станка, необходимое для их очистки. Система вытяжки исключает заклинивание штока цилиндра. Ребра станка легко заменяемы. В комплект входят решетки для улавливания мелких деталей.

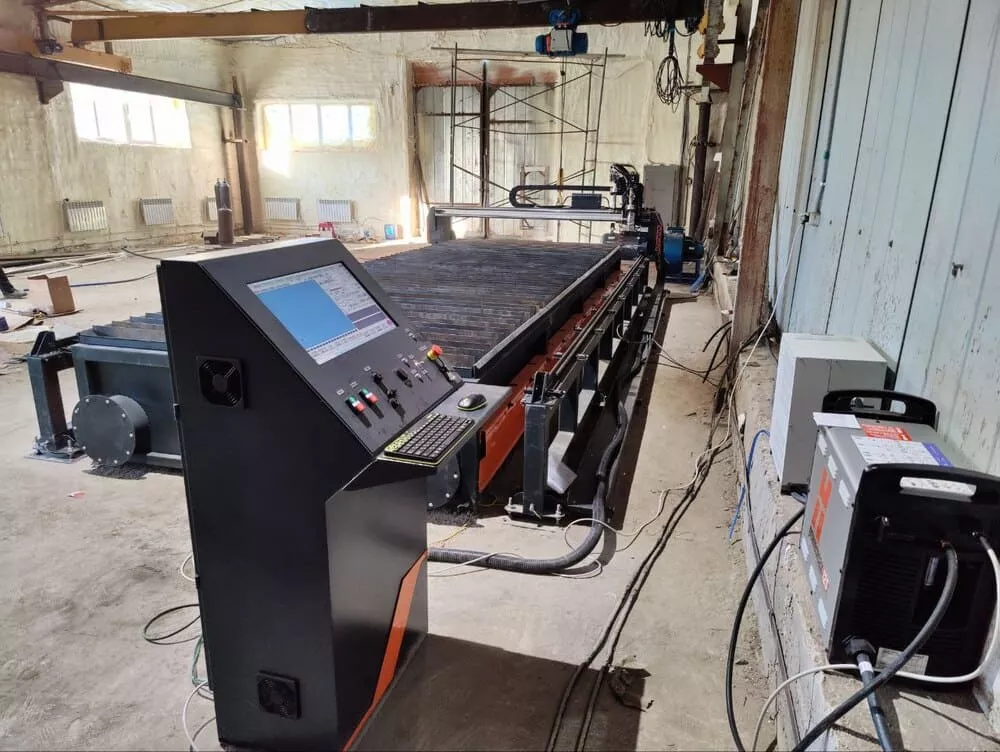

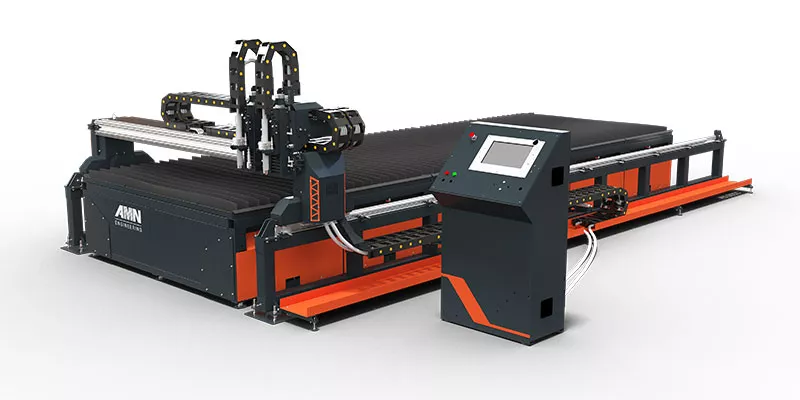

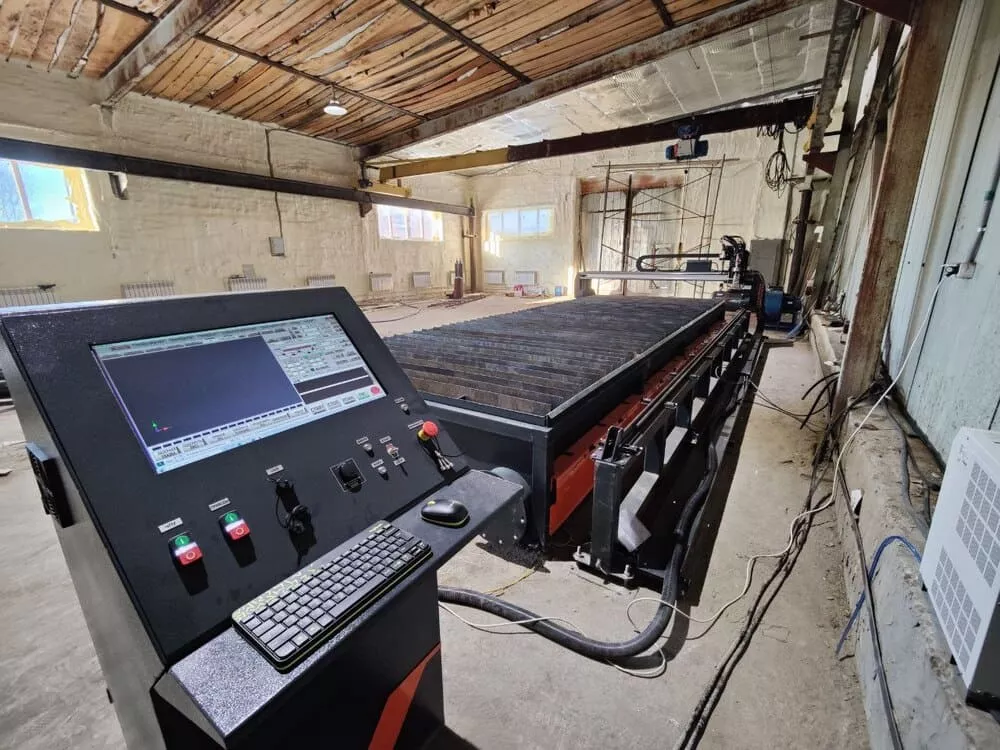

Стойка управления представляет собой цельнометаллический вентилируемый корпус, электроника защищена от внешних механических и электромагнитных воздействий. Наличие промышленного ЧПУ на базе лицензионной ОС Windows10 (управляющая программа RTM Control) позволяет выполнить раскрой любой сложности.

Характеристики

Технические характеристики PB6020:

Максимальная нагрузка на стол, кг/м²	470 780*
Толщина обрабатываемого металла, мм	до 60 до 100*
Расстояние от стола до балки портала, мм	260
Тип стола	вытяжной, единая рама, разделенная на секции, привод заслонок пневматический, два вытяжных канала
Кол-во вытяжных секций	12
Скорость позиционирования, м/мин	20
Точность позиционирования, мм	0,1
Размер рабочего поля (ШхД), мм	2100х6100
Ход по оси Z, мм	230
Высота стола, мм	800
Привод по осям X, Y	шаговый двигатель с энкодером серводвигатель*
Привод по оси Z	шаговый двигатель серводвигатель*
Перемещение по осям X, Y	прямозубая рейка-шестерня
Перемещение по оси Z	шарико-винтовая пара
ЧПУ	RTM Control
Напряжение/частота тока, В/Гц	380/50
Потребляемая мощность (без источника), кВт	3
Габаритные размеры (ДхШхВ), мм	7300х3400х1900
Масса, кг	2900

* опция

Комплектация

Комплектация станка плазменной резки PB6020:

Стандартная	Опции
Станок Направляющие портала независимы от стола Портал комбинированный, экструдированный алюминиевый профиль со стальными элементами Суппорт плазменной резки Направляющие портала – лифтовый рельс Направляющие суппорта – профильный рельс Hiwin Перемещение по осям X, Y - прямозубая рейка-шестерня Перемещение по оси Z - шарико-винтовая пара Привод по осям X, Y - шаговый двигатель с энкодером Leadshine Привод по оси Z - шаговый двигатель Закрытые гибкие кабельные каналы Гофрированная защита подъемника резака Магнитное крепление резака с датчиками отрыва Система компенсации зазора в зубчатом зацеплении Омический поиск металла Контроль высоты резки по напряжению дуги Кабели, экранированные для гибкого применения LAPP Kabel Электроника Schneider electric, Wago Источник плазменной резки Hypertherm	Сменный газовый резак с системой контроля высоты резки Независимый суппорт газовой резки с системой контроля высоты До 5 зависимых суппортов для газовой синхронной резки с системой контроля высоты резки Косозубая рейка Серводвигатели с планетарными редукторами Поиск металла по концевому выключателю Консольное удлинение портала для установки поворотной оси резки трубы По потребностям заказчика может быть укомплектован источником плазменной резки Hypertherm серий Powermax, Powermax SYNC™, MAXPRO200, XPR, HPR
Стол Единая стальная рама Вытяжные секции шириной ~500мм Привод заслонок пневмоцилиндрами по сигналам ЧПУ Пневмоцилиндры вынесены за пределы вытяжного канала Два вытяжных канала Съемные шлакобункеры Сетка с ячейкой 50х50 мм для улавливания деталей Оребрение с шагом 130 мм Диаметр вытяжных патрубков 315 мм Грузоподъемность стола 470 кг/м²	Грузоподъемность стола 780 кг/м² Оребрение с меньшим шагом (по запросу)
ЧПУ, программное обеспечение Neuron CNC Sheetcam	Pumotix, Phoenix Plasmicon, Pronest, Rotary Tube

*ООО "АМН Инжиниринг" оставляет за собой право применять в производстве взаимозаменяемые и/или аналогичные комплектующие, если это не влияет на заявленные технические характеристики оборудования.

Область использования

Основные области применения PB6020:
