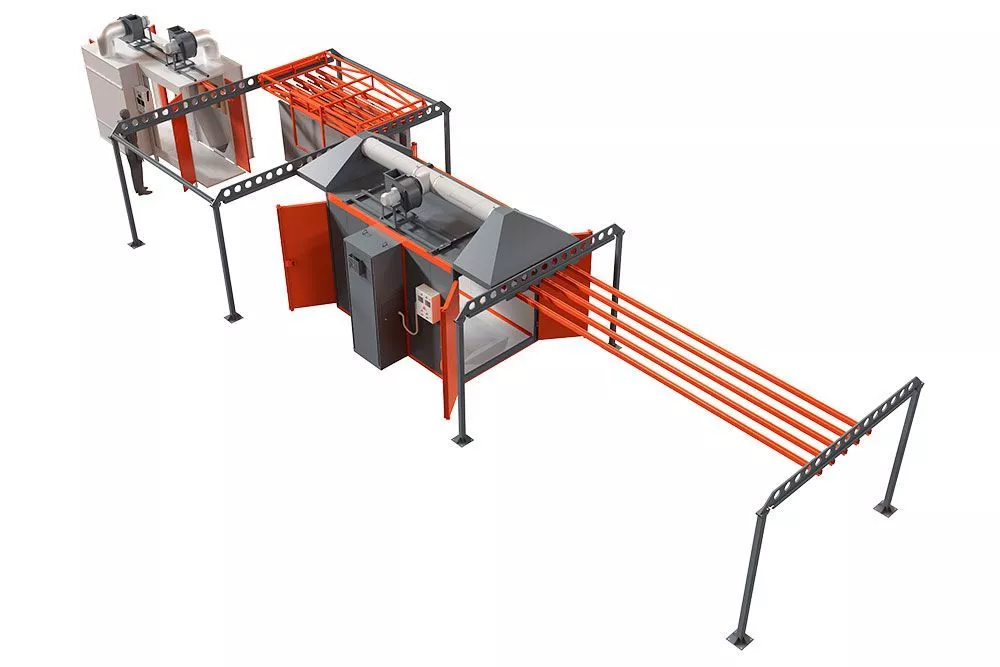

Процесс работы:
- На каретки поперечного перемещения производится установка изделий.
- Потом вовнутрь камеры окрашивания помещаем каретку с изделиями
- На изделия со всех сторон наносим порошковую краску:
— на первом посту окрашивание с одной стороны
— на втором посту окрашивание с другой стороны
- Снимаем готовое изделие с балки и кладём на каретку диаметрального перемещения
- Тележку с деталями ведём в камеру полимеризации
- Каретку перемещаем вместе с деталями в меру полимеризации
- Изделия после полимеризации выходят с тыльной стороны печи
- Повторяем процесс
Рассмотрим детальнее камеру для порошковой окраски
Краска наносится пистолетом-распылителем. Такая камера может работать только с порошковыми красками по ГОСТ 9410-88, с жидкими красками работа не допускается.
В зависимости от строения в камере окрашивания есть один или два рабочих проема. Порошковая краска покрывает всю внутреннюю поверхность камеры напыления. Герметизированные стыки на внутренней стороне стенок камеры имеют большой радиус округления, вследствие чего есть возможность быстро и качественно очищать рабочую камеру от остатков порошка перед каждой заменой цвета. Каждая камера напыления делиться на две части: тупиковая и проходная.
Рабочая камера является цельной конструкцией. В передней части находится проем, через который оператор наносит порошковые краски на необходимую продукцию.
Кронштейны со светильником находятся на крыше самой рабочей камеры. Для очистки сжатого воздуха есть необходимое устройство, которое находится по правой стороне от рабочего проема камеры. Там же располагается и пульт управления.
Блок фильтров встроен в заднюю верхнюю часть рабочей камеры, это герметичная конструкция коробкообразной формы имеет функцию съемной верхней крышки. В верхней части блока фильтрации располагается отверстие для подключения вентиляции.
Потеря порошковых красок не более 7%, так как ту краску, которую мы извлекаем из блока фильтров, можно также использовать второй раз.
Пульт управления камерой напыления
Пульт служит для правильной эксплуатации питания специального пистолета-распылителя, управления продувкой сменных элементов с фильтрацией, осветительной нагрузкой, а также для предохранения линий при повышенной нагрузке и непредвиденных замыканий в электросистеме.
