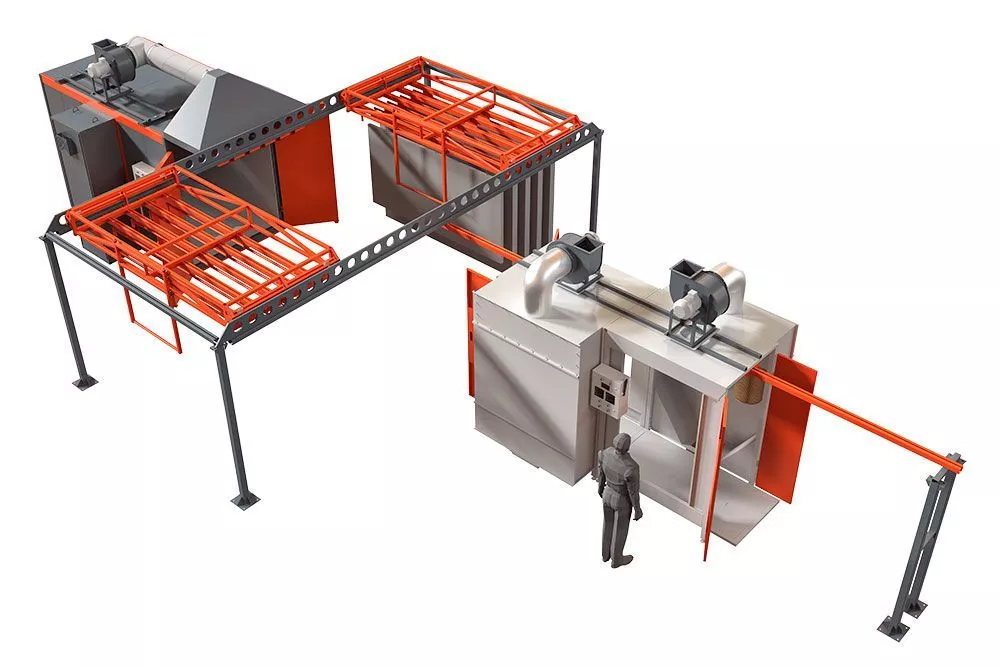

Транспортная эстакада – это одна из частей верхней транспортной системы для транспортировки изделий с помощью загрузочной тележки с каретками, в камеру нанесения краски и до камеры полимеризации.
Схема работы:
- На каретки поперечного перемещения производится установка изделий.
- Транспортировка каретки с изделиями до уровня камеры порошкового окрашивания.
- Транспортировка изделий на каретке через камеру порошкового окрашивания.
- На первом посту камеры производится окрашивание первой части изделий.
- Повторная операция на втором посту камеры.
- Производится транспортировка изделий на каретку диаметрального перемещения.
- Повторение вышеперечисленных операций до полной заполняемости тележки.
- Транспортировка тележки с изделиями вдоль транспортной системы до уровня камеры полимеризации.
- В камеру полимеризации производится транспортировка кареток с изделиями.
- Повтор схемы работы, пока первая партия изделий находится в камере полимеризации.
Рекуперация — это одна из функций камеры напыления, где краска, не попавшая на изделие, производит цикл возвращения для вторичного использования. Такой процесс осуществляется благодаря встроенной функции подачи циркулирующего воздуха, не позволяя тем самым, попасть на внутренние стенки камеры. Система вытяжки в камере напыления должна иметь необходимую производительность для осуществления такой функции. Для правильного функционирования камеры окраски, воздушные потоки в проёмах должны составлять от 0,4 м/с до 0,8 м/с.
Так же для улучшения качества порошковой покраски, камера оснащена специальной системой освещения. Светодиодные светильники с имитацией дневного света, расположены таким образом, чтобы на изделия не попадала тень. Такой вариант установки освещения служит для качественной работы оператора во время окрашивания изделий в труднодоступных местах
Так же стоит заметить, что транспортный путь с перемещающейся кареткой, должен располагаться на необходимом уровне над камерой порошковой покраски, во избежание попадания краски на ролики каретки. В случае неправильного подбора высоты выбранной конструкции, краска, находящаяся на роликах, попадет в камеру полимеризации и оплавится, после чего механизм заклинит и перемещение по транспортной системе станет невозможным.
