Предназначена для обработки изделий в водном растворе моющего препарата методом струйного облива.

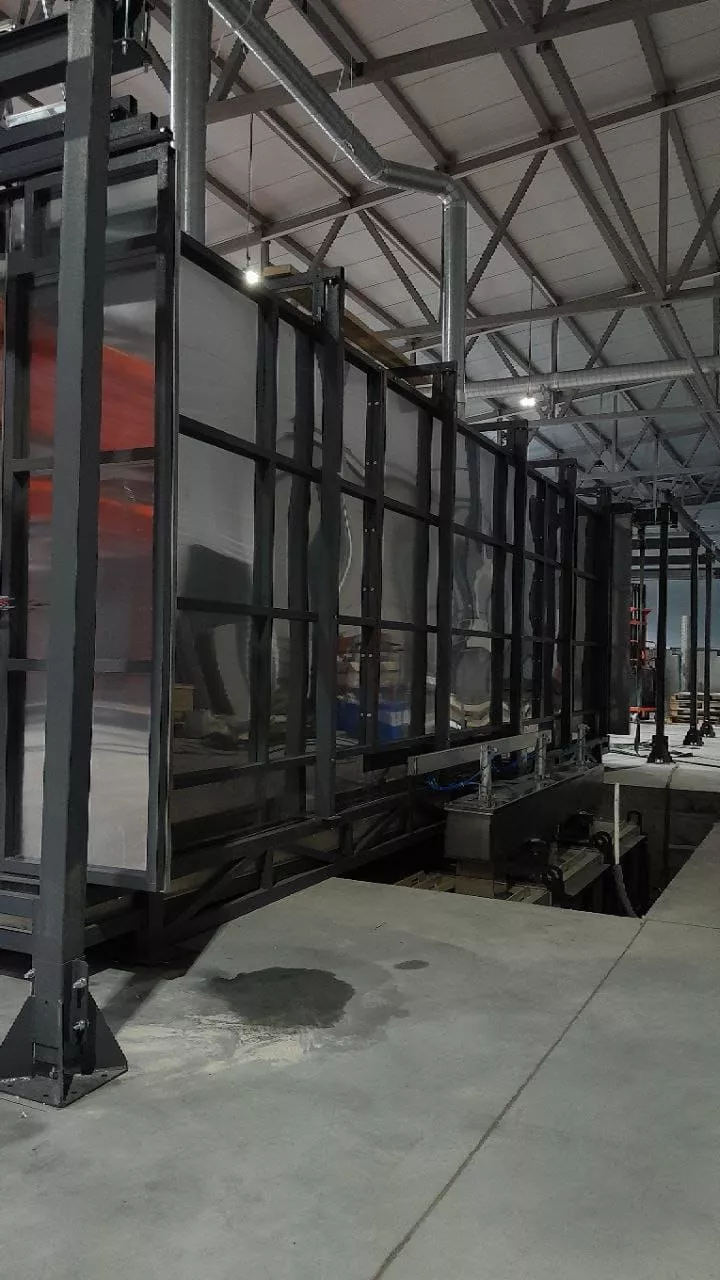

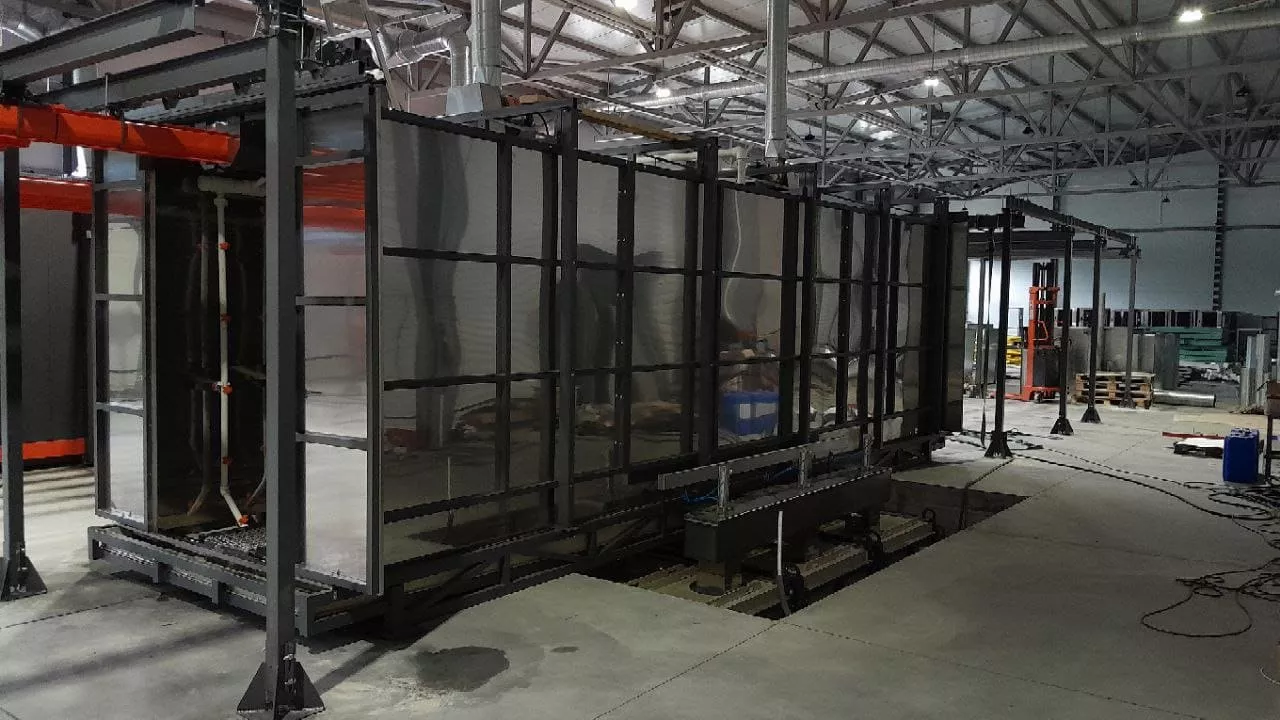

Кабина представляет из себя полугерметичный объем сформированный панелями из химстойкого пластика. Емкость представляет собой полугерметичный объем изготовленный из полипропилена.
Панели, потолок и поддон закреплены на внешнем каркасе из профильной трубы. К этому же каркасу крепиться и монорельс. С атмосферой кабины соприкасаются, только инертные пластики, элементы крепежа (нержавейка) и силиконовый уплотнитель.
Силовой каркас не подвергается воздействию реагента и атмосферы кабины.
Для обеспечения моющего действия на изделиях кабина оборудуется системой струйного облива из форсунок, расположенных по периметру камеры.
Для подачи раствора на форсунки имеется насос высокой объемной производительности.

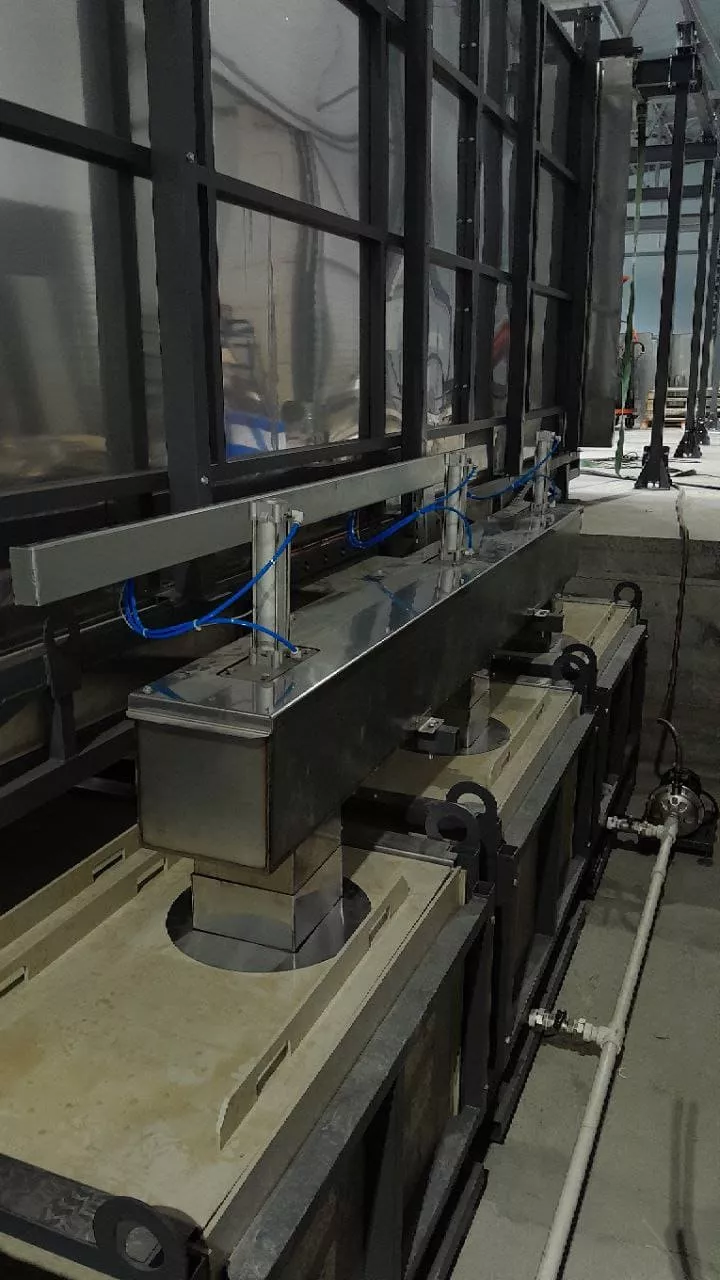

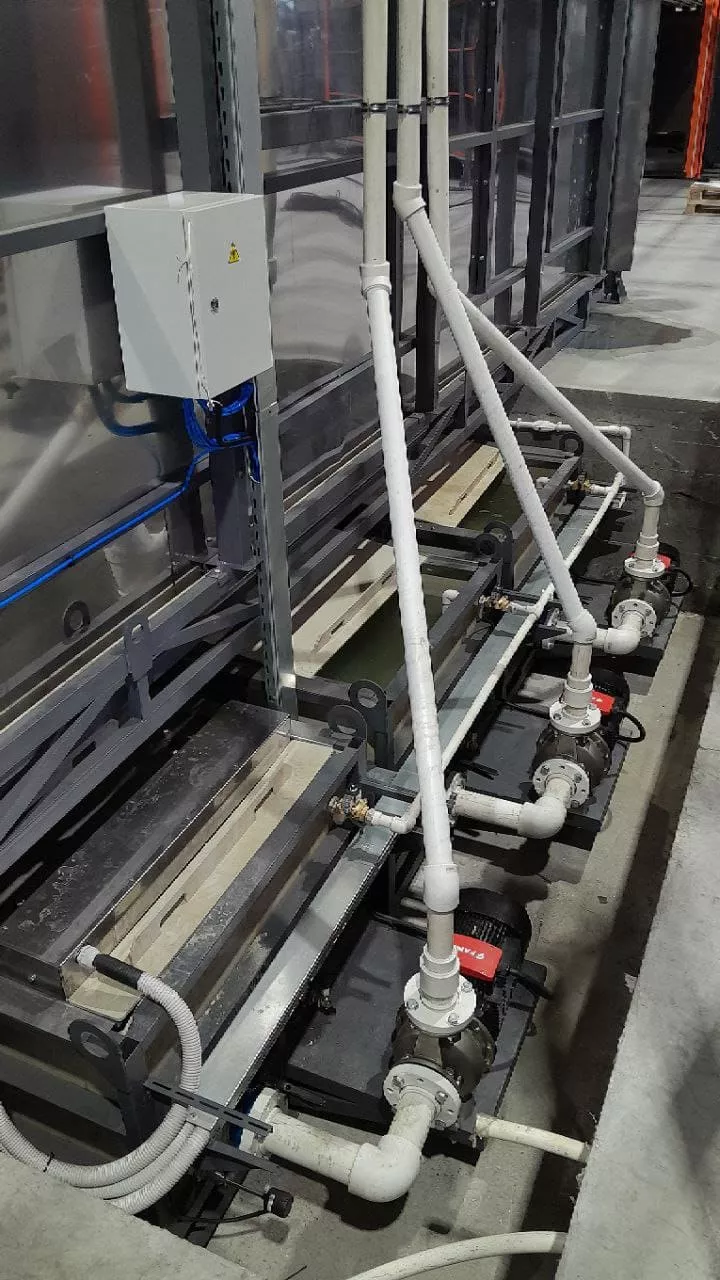

Дно поддона имеет слабый уклон. В самой глубокой части поддона установлены сливные горловины емкостей с запорной арматурой. В нижней части емкостей установлены заборные горловины насосов.

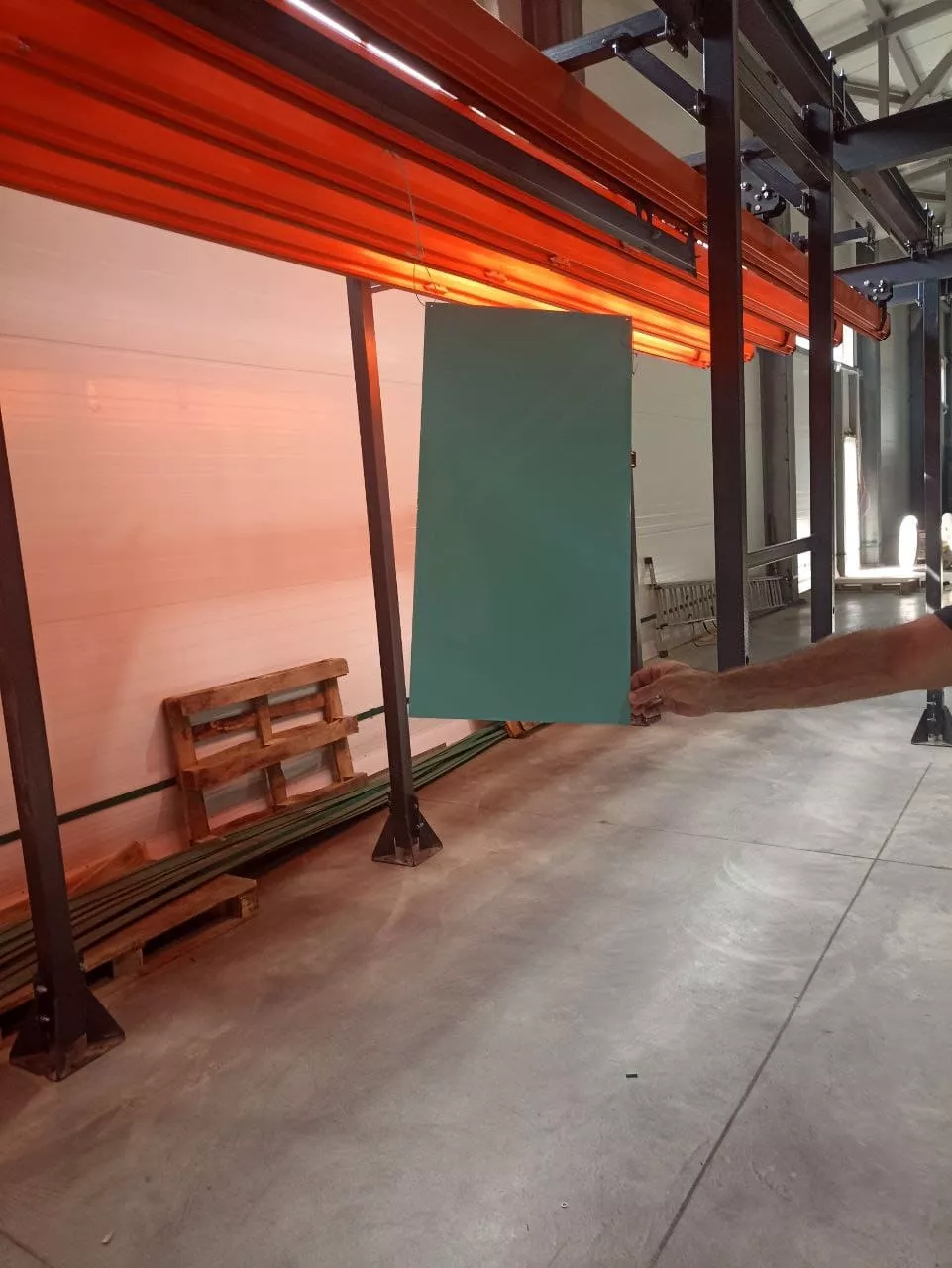

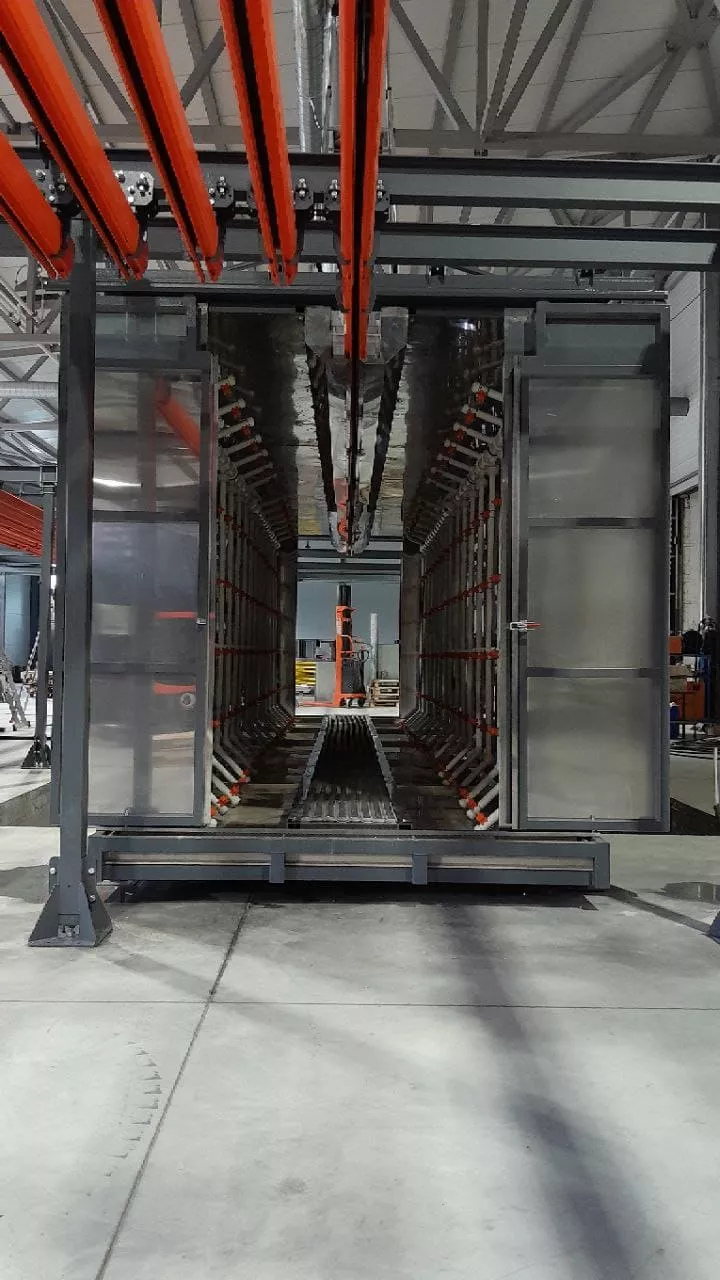

Для загрузки и выгрузки изделий по торцам кабины имеются раздвижные двери. Над поддоном проходит рельсовый путь, по которому перемещается на траверсах подвесах изделие.
Для снижения потребной мощности вентиляции и создания нормальных санитарно-гигиенических условий двери снабжены химстойкими уплотнениями. Также щелевым уплотнением оборудован потолок под монорельсом.
Краткие характеристики:
- Кабина – металлический каркас с порошковым антикоррозийным покрытием, стенки – монолитный поликарбонат (толщина 4 мм).

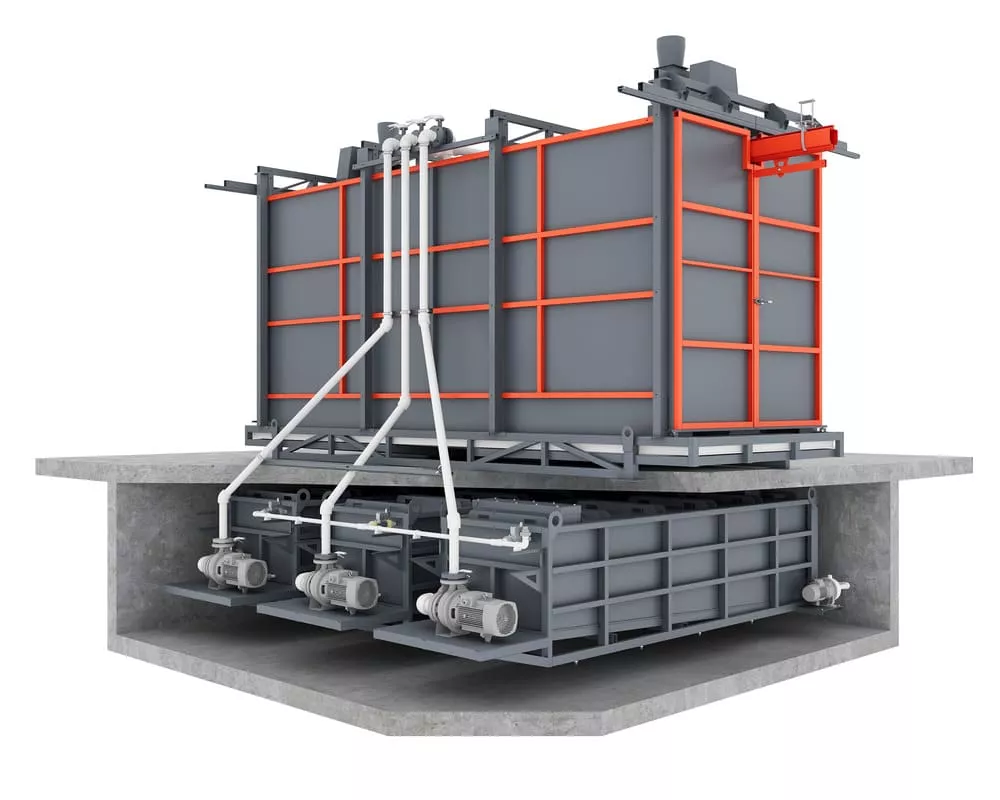

- Баки – установлены в металлический каркас порошковым антикоррозийным покрытием, изготовлены из полипропилена (8 мм). НЕОБХОДИМ ПРИЯМОК (глубина 1200 мм
- Трубопровод – полипропилен.
- Подача раствора осуществляется сверху для равномерного распределения.
- Форсунки – 96 шт., плоскофакельные Lechler (Германия).
- Насос Ebara (Италия) (либо замена насоса на аналогичный по согласованию с Покупателем).
- ТЭНы – нержавеющая сталь.
В процессе работы происходит интенсивное каплеобразование и испарение жидкости. Для удержания атмосферы внутри кабины, помимо уплотнений, служит потолочный фильтр - каплеуловитель (нержавейка) и система вытяжной вентиляции, которая непрерывно поддерживает в кабине слабое разряжение.
Для слива раствора, подачи раствора и подключения вспомогательного оборудования емкость кабины оборудована необходимыми штуцерами и вентилями.
Для управления и контроля технологическим процессом, защиты насосов от сухой работы и обеспечения работы автоматики кабина оборудована датчиками температуры и уровня.

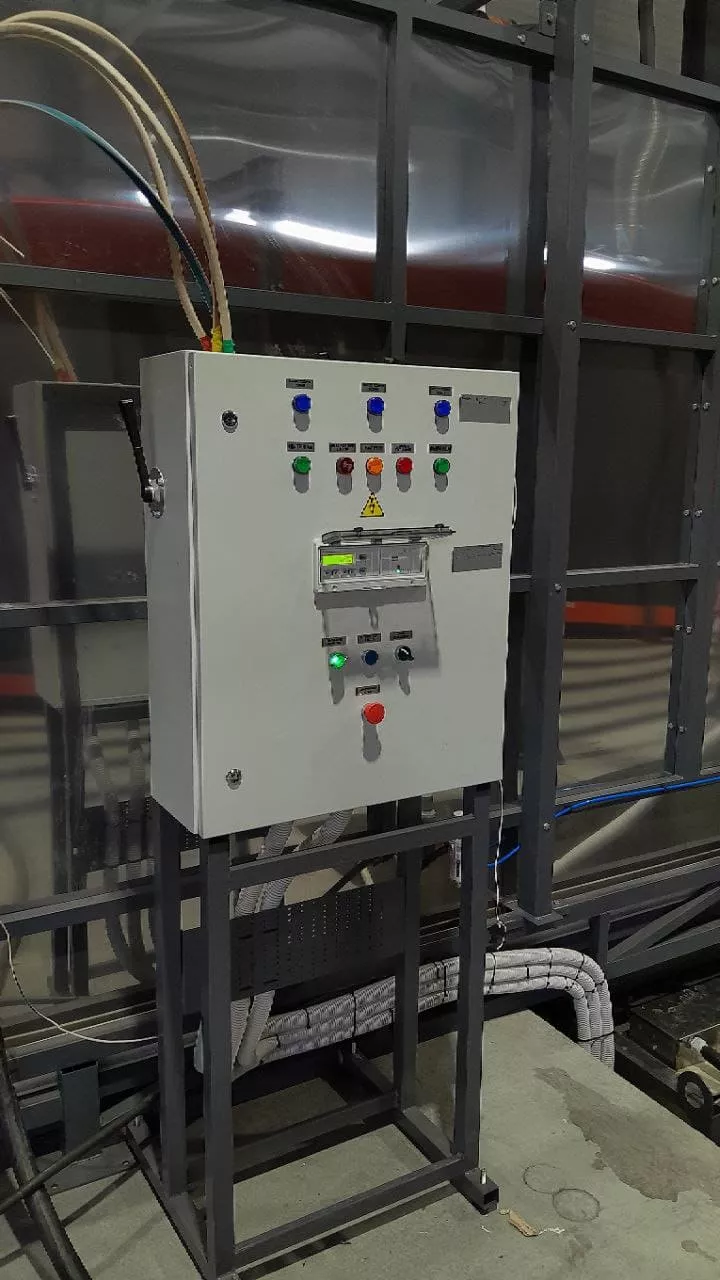

Блок автоматики с пультом управления предназначен для задания параметров работы кабинки (температуры раствора, времени обработки), контроля рабочих параметров и работоспособности подсистем.
С пульта управления оператор задает необходимую температуру раствора и время обработки. После размещения изделий в кабине он должен нажать кнопку пуска обливного насоса. Вся обработка пройдет автоматически. По окончании цикла включиться соответствующий индикатор и прозвучит сигнал.
Предусмотрена система защит и блокировок защищающая от аварий:
- Контроль параметров электрической сети;
- Система защиты от КЗ;
- Защита насосов от сухой работы.
